Segundo a representação de projetos de arquitetura, a cota de nível, quando em corte, pode ser representada conforme figura abaixo.

Sobre as siglas N.A. e N.O. e desprezando-se os valores apresentados na figura, pode-se afirmar que significam, respectivamente, níveis

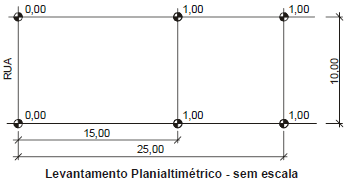

Analise o levantamento planialtimétrico abaixo.

Sobre o terreno acima, analise as afirmações a seguir.

I. Parte do terreno está em aclive.

II. Todo o terreno está em aclive.

III. Parte do terreno está em declive.

IV. A diferença de nível final deste terreno é de 2,00 m.

V. 10,00 m é a medida da largura do terreno.

Está correto o que se afirma SOMENTE em:

Assinale a alternativa correta aplicada a um segmento de reta, sem a inserção de blocos, acerca da função dos comandos DIVIDE e MEASURE, respectivamente, no software AUTO CAD.

Analise as afirmações abaixo sobre a cotagem em desenho técnico.

I. A linha auxiliar é representada por linha estreita contínua, deve ser prolongada ligeiramente além da respectiva linha de cota. Um pequeno espaço deve ser deixado entre a linha de contorno e a linha auxiliar.

II. A linha de centro e a linha de contorno devem ser usadas como linha de cota e, também, podem ser usadas como linha auxiliar.

III. As linhas de cota são terminadas nas suas extremidades por setas, círculos cheios ou traços oblíquos. As setas são desenhadas habitualmente no interior da cota, mas quando for impossível, por falta de espaço, elas não são desenhadas.

IV. Somente uma forma da indicação dos limites da linha de cota deve ser usada num mesmo desenho. Entretanto, quando o espaço for muito pequeno, outra forma de indicação de limites pode ser utilizada.

Está correto o que se afirma SOMENTE em:

Ao elaborar o projeto das instalações do centro administrativo da empresa, o desenhista projetista teve de informar a distância existente entre a testada do terreno e o alinhamento da edificação, distância essa denominada

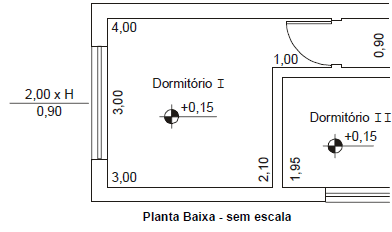

O projetista, ao consultar a legislação pertinente, informa que a área mínima iluminante para ambientes de permanência prolongada é de 1/8 do da área do piso. Assim sendo, analise o desenho a seguir.

Considerando na representação gráfica o Dormitório I, a medida H do vão da janela, deve ser, no mínimo, de

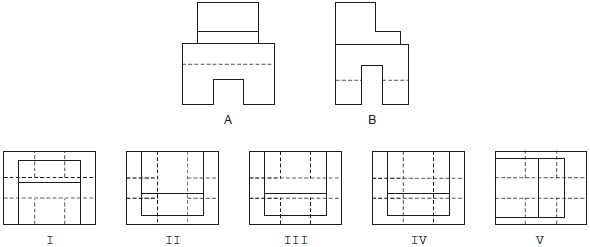

Considere a figura abaixo, onde são apresentadas as vistas de elevação (A) e lateral (B), respectivamente. A seguir são apresentadas as proposições enumeradas de I à V.

Considerando que as vistas apresentadas estão em posições relativas ao 1º diedro, a vista que representa corretamente a planta da peça apresentada é a figura

O desenhista projetista, na tarefa de materializar a ideia de uma solução arquitetônica, elaborou o projeto da instalação hidráulica do banheiro da administração local e assim, teve de considerar os componentes para a instalação do chuveiro. O componente instalado no sub-ramal do chuveiro, destinado a controlar sua vazão e o fluxo da água, recebe o nome de

Considere a necessidade de um desenhista projetista dar prosseguimento a um projeto que vem sendo executado por uma equipe do setor de planejamento da INFRAERO, onde depara-se com o detalhe apresentado na figura abaixo.

O número destacado em (A) refere-se ao elemento

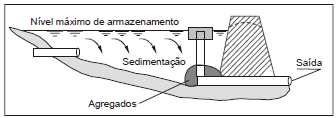

Um desenhista projetista, na realização de um projeto de contenção dos efeitos hídricos em um aeroporto, deparou-se com a solução apresentada na figura abaixo, sugerida pelo engenheiro responsável pela obra.

Sabendo-se que o desenhista precisa ter domínio quanto às atividades inerentes à sua área de atuação e considerando que uma decorrência da urbanização é o controle de enchentes e o monitoramento hídrico da cidade em suas localidades, é correto afirmar que a solução proposta deverá ser a de
