Para verificar a tensão da bateria de uma automóvel deve-se selecionar no multímetro digital o fundo de escala de

Num sistema microprocessado tem-se uma memória RAM estática com capacidade de 8 k × 8 (posições × bits de dados).

Esta memória possui

Um resistor com anéis nas cores vermelho − violeta − marrom − ouro é submetido a uma tensão de 12 V.

Então, a potência dissipada neste resistor vale, aproximadamente,

Considere os símbolos dados a seguir:

Os símbolos a, b e c representam, respectivamente, os dispositivos

A figura representa a tela de um osciloscópio com a seguinte calibração:

− Chave Volts/div = 5 V

− Chave Time/div = 10 ms

− Chave AC/DC = AC

O sinal senoidal apresentado tem tensão de pico, em volts, e frequência, em hertz, de respectivamente:

Considere o trecho de um programa executado por um microcontrolador e os comentários sobre a ação executada a cada instrução.

MOV A,#3CH ; A \( \leftarrow \) 3CH
ADD A,#72H ; A = A + 72H
MOV R0,#11H ; R0 \( \leftarrow \) 11H
ORL A,R0 ; A = A .OR. R0
INC A ; A = A + 1

Ao final da última instrução, o conteúdo do acumulador A será

As afirmações a seguir referem-se a microcontroladores e microprocessadores:

I. O microcontrolador possui num único encapsulamento: microprocessador, memória e entradas/saídas.

II. O microprocessador possui internamente como blocos básicos: unidade lógica e aritmética, registradores e unidade de controle.

III. Os microcontroladores são largamente utilizados em sistemas dedicados e executam um programa específico em um equipamento ou sistema no qual está incorporado.

Está correto o que se afirma em

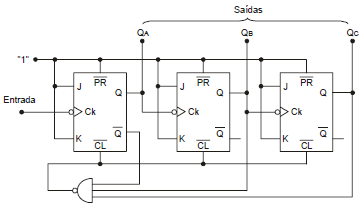

Considere o circuito a seguir:

Trata-se de um contador assíncrono

Utilizando um ohmímetro digital, realizou-se, em um transistor, a série de medições apresentada na tabela a seguir:

Ao analisar as medições feitas, conclui-se que se trata de um transistor

Duas resistências R1 = 33 \( \Omega \) e R2 = 47 \( \Omega \) são ligadas em série e alimentadas por uma tensão de 24 V. Nesse caso, as potências dissipadas por R1 e R2 valem, respectivamente,
