Um transformador monofásico de 10 kVA, 500/250 V tem uma resistência no enrolamento do primário de 1,1 e no secundário de 0,2A perda total nesses enrolamentos, com o transformador operando em meia carga (5 kVA) será de, aproximadamente:

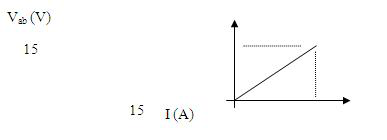

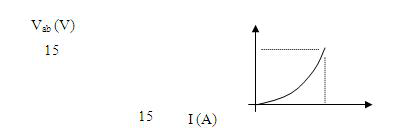

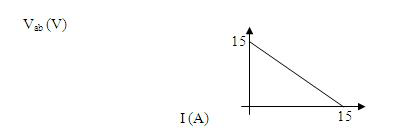

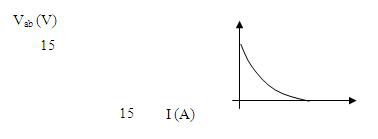

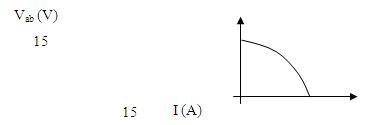

A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre os terminais A e B quando a resistência da carga é variada desde um valor muito alto até zero é:

Uma carga trifásica equilibrada conectada em Delta com impedâncias Z = (3+ j4) por fase é alimentada por uma fonte de tensão, também trifásica equilibrada, de 380 volts entre fases. A intensidade das correntes de linha é de, aproximadamente:

Uma instalação trifásica em 220V, 60Hz deverá alimentar 3 motores de indução trifásicos de gaiola. Os motores terão partida direta e não simultânea. Seus valores de potência e corrente nominais são:

1º) 10CV e 36A;

2º) 7,5CV e 20A;

3º) 5CV e 14A.

Para dimensionar a bitola do circuito alimentador pelo critério da capacidade de corrente, o menor valor de corrente a ser considerado é
