Acerca de medidores de vazão por princípio magnético, assinale a opção correta.

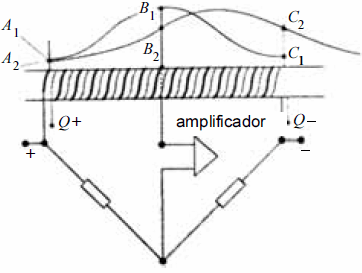

A figura acima ilustra o esquema de um medidor de vazão por princípio térmico, empregado para escoamento laminar, constituído por um tubo que recebe dois enrolamentos — o primeiro, entre Q+ e Q-, é uma resistência de aquecimento; o outro é um sensor de temperatura. As curvas contendo os pontos A_i, B_i e C_i, com i = 1 e 2, são perfis térmicos para duas situações distintas, que ilustram o princípio de funcionamento desse equipamento. No que tange à relação entre essas duas situações e a vazão escoada, é correto afirmar que a curva representada pelos pontos

Os rotâmetros são instrumentos que empregam princípios físicos para o cálculo do fluxo que os atravessa.

Acerca do emprego de placas de orifício para medição de vazão, assinale a opção correta.

Internet: <www.sc.ehu.es> (com adaptações).

Considerando o esquema de um medidor Venturi apresentado na figura acima, suponha que o peso específico do fluido seja representado por !$ \gamma !$ e a aceleração da gravidade, por g. Nesse caso, se v₁ e v₂ são as velocidades médias do fluido nas seções S₁ e S₂; e se os diâmetros correspondentes às seções S1 e S2 são, respectivamente, D₁ e D₂, então a expressão que representa corretamente a velocidade teórica na seção S2 do medidor Venturi é expressa por

O tubo de Pitot foi criado em 1732 pelo físico francês Henri Pitot (1665-1743), com o objetivo de medir a velocidade do fluxo da água no Rio Sena, que atravessa Paris. A partir de então, o tubo de Pitot difundiu-se em diversas aplicações e evoluções decorrentes da primeira tentativa. Considerando-se que esse primeiro experimento tenha sido executado por Pitot, introduzindo o instrumento perfeitamente alinhado às linhas do escoamento e com a abertura direcionada contra a corrente do Rio Sena, a leitura do fluido feita no tubo foi da

Texto para a questão.

Para predizer o comportamento de protótipos, ao se realizar ensaios em modelos de escala reduzida, é necessário que haja semelhanças entre o protótipo e o modelo. O nível mais simples de semelhança é o geométrico, em que as dimensões lineares são proporcionais e constantes. A semelhança cinemática requer a semelhança geométrica e que se observe o mesmo formato das linhas de corrente. Ocorre a semelhança dinâmica quando em pontos geometricamente semelhantes há a semelhança das forças envolvidas, paralelismo entre elas e uma relação entre seus módulos por um valor constante para todos os pontos correspondentes.

J. A. Roberson e C. T. Crowe.

Engineering Fluid Mechanics. 6th ed. John Wiley e Sons, NY, 1997 (com adaptações).

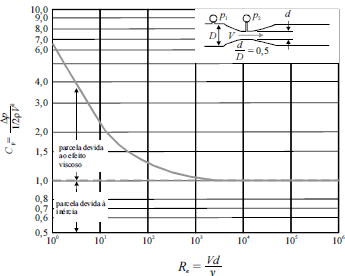

O gráfico da figura acima, que apresenta a relação entre o número de Reynolds (R_e) e o coeficiente de pressão C_p, refere-se à instalação de um medidor Venturi posicionado em uma canalização. Nessa figura, !$ \triangle_p !$ é a diferença de pressão entre p₁ e p₂, e V é a velocidade na seção contraída. A partir das informações do gráfico, assinale a opção correta.

Texto para a questão.

Para predizer o comportamento de protótipos, ao se realizar ensaios em modelos de escala reduzida, é necessário que haja semelhanças entre o protótipo e o modelo. O nível mais simples de semelhança é o geométrico, em que as dimensões lineares são proporcionais e constantes. A semelhança cinemática requer a semelhança geométrica e que se observe o mesmo formato das linhas de corrente. Ocorre a semelhança dinâmica quando em pontos geometricamente semelhantes há a semelhança das forças envolvidas, paralelismo entre elas e uma relação entre seus módulos por um valor constante para todos os pontos correspondentes.

Relativamente aos estudos de semelhança em testes de desempenho de bombas centrífugas típicas para a adução de água, assinale a opção correta.

Texto para a questão.

Para predizer o comportamento de protótipos, ao se realizar ensaios em modelos de escala reduzida, é necessário que haja semelhanças entre o protótipo e o modelo. O nível mais simples de semelhança é o geométrico, em que as dimensões lineares são proporcionais e constantes. A semelhança cinemática requer a semelhança geométrica e que se observe o mesmo formato das linhas de corrente. Ocorre a semelhança dinâmica quando em pontos geometricamente semelhantes há a semelhança das forças envolvidas, paralelismo entre elas e uma relação entre seus módulos por um valor constante para todos os pontos correspondentes.

Com relação à realização da análise dimensional e à aplicação do teorema de Buckingham, assinale a opção correta.

Texto para a questão.

Para predizer o comportamento de protótipos, ao se realizar ensaios em modelos de escala reduzida, é necessário que haja semelhanças entre o protótipo e o modelo. O nível mais simples de semelhança é o geométrico, em que as dimensões lineares são proporcionais e constantes. A semelhança cinemática requer a semelhança geométrica e que se observe o mesmo formato das linhas de corrente. Ocorre a semelhança dinâmica quando em pontos geometricamente semelhantes há a semelhança das forças envolvidas, paralelismo entre elas e uma relação entre seus módulos por um valor constante para todos os pontos correspondentes.

Considere um modelo geometricamente semelhante, com semelhança dinâmica completa, de um vertedouro a escoamento livre, em escala 1:9. Nesse caso, se a velocidade próxima à crista do vertedouro no modelo for de 0,3 m/s, então a velocidade correspondente no protótipo, em m/s, será igual a
