As normas brasileiras de desenho técnico admitem a colocação do objeto representado no 1.o ou no 3.o diedros. Os objetos colocados no 1.o diedro são representados no papel por suas projeções ortogonais, de forma que o desenho da vista lateral esquerda fica à esquerda do desenho da vista frontal e o desenho da vista de cima fica acima do desenho da vista frontal.

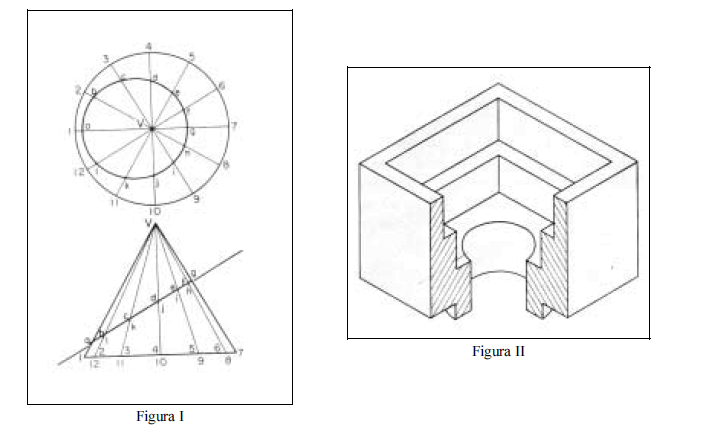

A figura II mostra um objeto do qual foi removida uma quarta parte para revelar a construção interna. O resultado dessa operação de remoção chama-se meio-corte.

A figura I apresenta a correspondência entre os pontos de uma elipse traçada internamente a um círculo dividido em 12 setores iguais e a projeção ortogonal de um cone de raio igual ao do círculo, cortado por um segmento de reta inclinado.

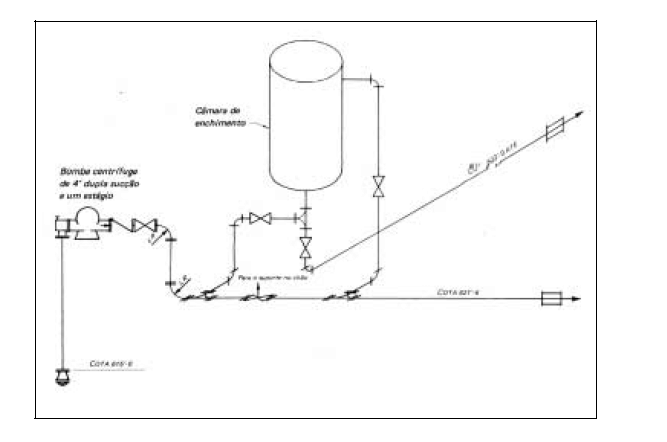

A figura mostra o circuito elétrico automático de uma bomba centrífuga ligada a uma câmara de enchimento.

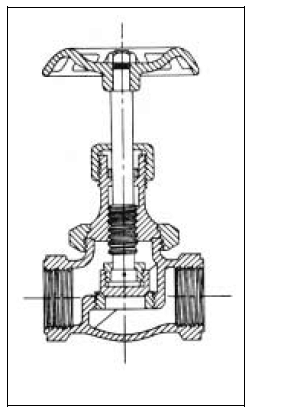

A figura mostra o corte transversal de uma válvula do tipo globo.

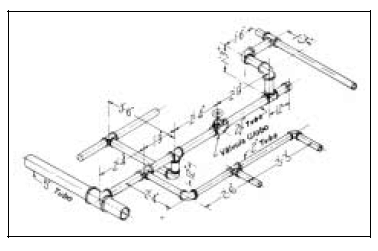

O sistema de cotagem pelos eixos utilizado no esquema apresentado na figura tem a vantagem de permitir posicionar válvulas, conexões e demais elementos da canalização com precisão por independer das dimensões ou dos diâmetros dos canos e das peças.

O esquema de canalização da figura usa canos de 2", 2 ½" e 5" de diâmetro.

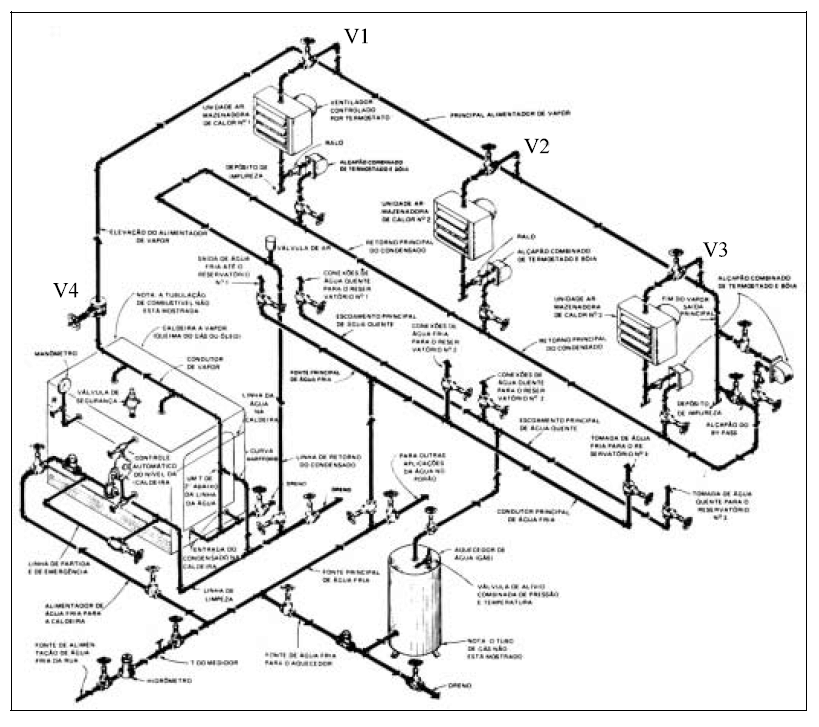

Segundo o esquema da figura, a válvula V4 (junto à caldeira) serve para impedir o retorno do vapor para a caldeira.

O esquema da figura mostra as conexões, os fluxos e os controles de três sistemas derivados do mesmo ramal de água fria: abastecimento de água fria para os reservatórios 1, 2 e 3; abastecimento de água quente a partir de um aquecedor a gás para os reservatórios 1, 2 e 3; e sistema de aquecimento por insuflamento de ar aquecido por vapor que, por sua vez, é produzido em uma caldeira.

A figura é um esquema hidráulico desenhado em perspectiva isométrica, representação muito utilizada para mostrar a tridimensionalidade, as conexões e os fluxos de água em projetos hidráulicos.
