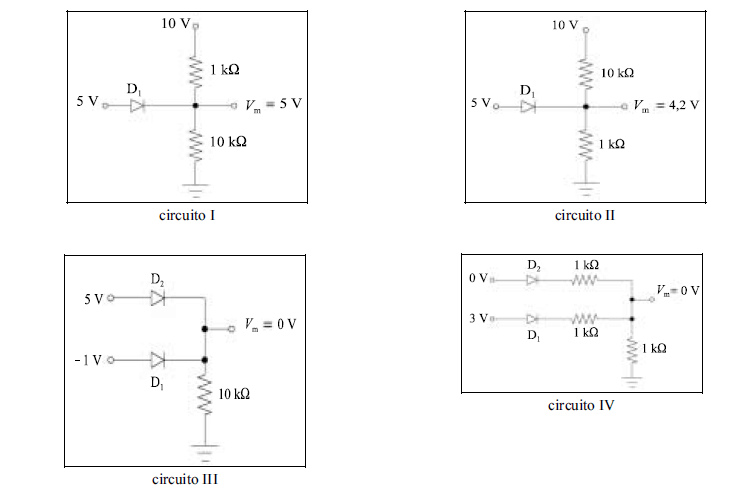

Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.
No circuito IV, não é possível determinar se o diodo D2 está com defeito apenas a partir da tensão V m. É preciso retirá-lo do circuito para proceder a um teste eficaz com multímetro.
Provas
Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.
No circuito III, o diodo D2 deveria estar conduzindo, mas a tensão V m indica que esse dispositivo se encontra com defeito.
Provas
Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.
No circuito III, não há necessidade de se retirar o diodo D1 do circuito para um teste eficaz com multímetro, pois, pelo valor de V m, esse diodo está funcionando corretamente.
Provas
Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.
No circuito I, o diodo D1 está com defeito.
Provas

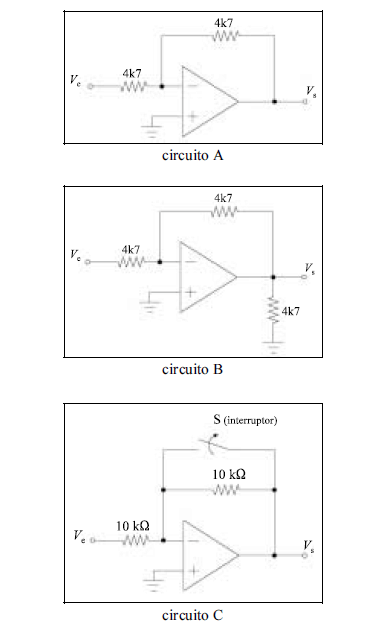

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
No circuito C, se o interruptor S estiver fechado, a tensão de saída V s será nula, independentemente da tensão de entrada V e.
Provas
As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
No circuito C, se o interruptor S estiver aberto e se V e for uma tensão senoidal com amplitude igual a 5 V, então a tensão de saída V s será também uma tensão senoidal com amplitude equivalente a –5 V.
Provas
As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
No circuito B, se V e = 2,5 V, então V s = -1,25 V.
Provas
As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
No circuito A, se V e = 2,5 V, então V s = -2,5 V.
Provas
As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.
O circuito A representa amplificador não-inversor.
Provas
Considerando um veículo que se desloca em linha reta, com velocidade de 2 m/s no instante t1, julgue os itens subseqüentes.
Com aceleração linear constante de 1 m/s2, o veículo percorrerá 70 m em 10 s, contados a partir de t1
