Considere que um receptor e uma antena com ganho de 30 dBi sejam usados para se medir a intensidade de campo elétrico em determinado local, provocado por um sistema de telecomunicações que opera em 12 GHz. Nessa situação, se o receptor indicar uma voltagem de 1 mV em uma carga de 50 ohms, então o valor do campo elétrico medido, por meio desse receptor, é superior a 2 mV/m.

Sistemas de telecomunicações OFDM/OFDMA apresentam, normalmente, PAPR inferior ao de sistemas SC-FDMA, o que faz os primeiros sistemas serem mais interessantes que os segundos quando se deseja maior eficiência de potência adicionada (PAE), pois, naqueles sistemas, ao não se exigir o emprego de técnicas de back-off para a redução da PAPR, permite-se a operação de amplificadores de potência em classes E e F, mais eficientes que amplificadores que operam em classes A, B, AB e C.

O emprego de MIMO-OFDM em sistemas WiMAX permite explorar diversidade espacial em enlaces de telecomunicações, o que pode levar a aumento da capacidade de transmissão nesses sistemas.

A técnica denominada equilíbrio harmônico (harmonic balance) permite a análise de circuitos não-lineares de micro-ondas em regime steady state e excitados por diversos sinais periódicos, mesmo que de diferentes frequências de operação. Quando associada a técnicas de análise de envoltória (envelope analysis) no domínio temporal, a técnica de equilíbrio harmônico permite a obtenção da PAPR e da ACPR de sinais modulados digitalmente quando processados por dispositivos não-lineares de micro-ondas, tais como amplificadores de potência.

Sistemas de telecomunicações OFDM/OFDMA não são imunes aos efeitos de intermodulação causados por amplificadores de potência, podendo apresentar, entre outros fatores, PAPR (peak-to-average power ratio) superior ao de sistemas convencionais TDM/TDMA. Uma forma de reduzir o PAPR de sistemas OFDM/OFDMA é pelo emprego de técnicas de clipping, que, por outro lado, pode causar distorção do sinal transmitido e aumentar a radiação fora da banda, incrementando, assim, o ACPR (adjacent channel power ratio) do sinal.

A figura acima mostra o resultado da medida do parâmetro S₁₁ de um dispositivo, na tela polar de um VNA (vector network analyser). O dispositivo sob teste é um estube e a velocidade da onda eletromagnética nesse estube equivale a ²/₃ da velocidade da luz no vácuo. A marca corresponde à frequência final de medição. A partir dessas informações, julgue os itens a seguir.

O módulo de S₁₁ na maior frequência de análise indica que houve ganho de potência para essa frequência.

A figura acima mostra o resultado da medida do parâmetro S₁₁ de um dispositivo, na tela polar de um VNA (vector network analyser). O dispositivo sob teste é um estube e a velocidade da onda eletromagnética nesse estube equivale a ²/₃ da velocidade da luz no vácuo. A marca corresponde à frequência final de medição. A partir dessas informações, julgue os itens a seguir.

O estube entra em ressonância para determinada frequência de análise.

A figura acima mostra o resultado da medida do parâmetro S₁₁ de um dispositivo, na tela polar de um VNA (vector network analyser). O dispositivo sob teste é um estube e a velocidade da onda eletromagnética nesse estube equivale a ²/₃ da velocidade da luz no vácuo. A marca corresponde à frequência final de medição. A partir dessas informações, julgue os itens a seguir.

Se a fase de S₁₁ na frequência inicial for igual a –28,8°, é correto afirmar que o comprimento físico do estube sob teste está entre 3 cm e 5 cm.

A figura acima mostra o resultado da medida do parâmetro S₁₁ de um dispositivo, na tela polar de um VNA (vector network analyser). O dispositivo sob teste é um estube e a velocidade da onda eletromagnética nesse estube equivale a ²/₃ da velocidade da luz no vácuo. A marca corresponde à frequência final de medição. A partir dessas informações, julgue os itens a seguir.

O estube sob teste está em curtocircuito na faixa de frequência de análise.

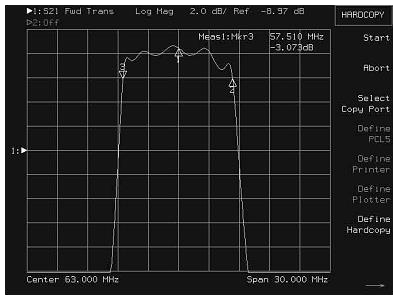

Considerando a figura acima, que mostra a tela de um analisador de redes usado na medida do módulo do parâmetro S₂₁ de um filtro passa-faixa, julgue os próximos itens.

A largura de banda de 3 dB desse filtro é superior a 6 MHz.
