Assinale "C" para a afirmação que julgar Certa ou "E" para a Errada, nas afirmações a seguir:

( ) O sistema com realimentação denominado de PLL (Phase-Locked Loop) foi desenvolvido na França e pode ser usado na demodulação de sinais, na detecção de sinais com modulação em amplitude e em sintetizador de frequência.

( ) Um Oscilador Controlado a Tensão(VCO) tem a sua frequência de oscilação determinada por uma tensão de controle a ele aplicada. Na ausência de tensão de controle o VCO não gera uma onda senoidal.

( ) O PLL (Phase-Locked Loop) é exatamente um sistema de controle com reali- mentação, no qual o sinal de erro é encontrado pela diferença entre a portadora modulada(entrada) e o sinal VCO.

( ) Apesar de antigo, pode-se afirmar que pouquíssimos receptores AM e FM comer-ciais modernos efetuam detecção com auxílio de PLL (Phase-Locked Loop).

( ) Uma característica do sinal de áudio é que, usualmente, a densidade espectral de energia para as baixas frequências é muito baixa e alta para as altas frequências.

Relacione os itens enumerados de 1 a 5 com as definições apresentadas logo em seguida, e assinale a sequencia correta.

(1) Interferência

(2) Ruído

(3) Distorção

(4) Atenuação

(5) Distorção Linear

( ) Deformação introduzida no sinal devido à falta de linearidade da curva característica de um determinado dispositivo eletrônico.

( ) Perda ou redução de um determinado sinal elétrico.

( ) Causada pela variação do ganho em função da frequência do sinal.

( ) Perturbação introduzida por uma fonte, interna ou externa, qualquer ao circuito.

( ) Perturbação causada por outra emissão de rádio no mesmo canal, ou em canal próximo.

Analise as afirmativas e marque o item CORRETO:

I - Elipse de polarização é a representação gráfica da variação no tempo da magnitude do vetor campo elétrico tomado à uma distância fixa no espaço.

II - Largura de faixa é o Intervalo de frequência onde a antena atinge uma determinada especificação, tendo como: Largura de faixa de impedância (VSWR , h); Largura de faixa de diagrama (Ganho , Lóbulos).

III - Diretividade é o máximo valor atingido pelo Ganho Diretivo de uma antena.

No procedimento de rastreio de satélites de órbita baixa é comum o envio de sinais da Estação responsável pelo rastreio para o satélite rastreado. Durante o início e o final do rastreio existe uma limitação mínima e máxima de graus em relação a linha do horizonte(elevação) que não deverá ser enviado sinal de RF para o satélite. Esta elevação em graus corresponde a quanto:

Os sinais da faixa de VHF(entre 30MHz até 300MHz) não são utilizadas em comunicações via satélites devido:

Julgue os itens sobre modulação, marque a alternativa CORRETA:

I - A modulação constitui-se na técnica empregada para modificar um sinal com a finalidade de possibilitar o transporte de informações através do canal de comunicação e recuperar o sinal, na sua forma original, na outra extremidade.

II - Embora sejam possíveis duas técnicas para a transmissão de dados, digital e analógica, somente a analógica realiza modulação uma vez que a técnica digital usa o recurso de codificação de pulsos.

III - A modulação PSK (Phase Shift-Keying) consiste no chaveamento da onda portadora em função do bit de dado (0 ou 1). O bit 0 (zero) corresponde à fase 0 (zero), enquanto que o bit 1 corresponde a fase defasada em 180º.

Qual o comprimento de onda relacionado a uma frequência de 3 GHz?

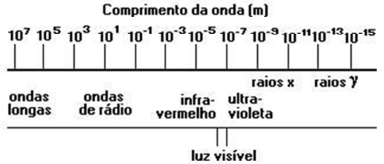

O diagrama apresenta o espectro eletromagnético com as identificações de diferentes regiões em função dos respectivos intervalos de comprimento de onda no vácuo.

É correto afirmar que, no vácuo,

Julgue os itens sobre propagação de ondas assinalando a alternativa CORRETA:

I – As ondas que chegam no receptor, depois de reflexão ou espalhamento na ionosfera, são conhecidas como ondas ionosféricas ou ondas celestes.

II – Existem dois modos principais de propagação das ondas eletromagnéticas entre o transmissor e o receptor: a onda terrestre e a onda celeste.

III – O terreno pode influenciar na propagação de ondas em visada direta em dois aspectos: suturada e canônico relativo.

Analise as afirmativas abaixo sobre multiplexação e marque a alternativa INCORRETA:
