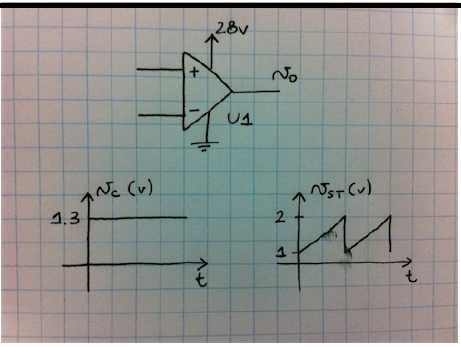

O circuito integrado U1 abaixo é um comparador, alimentado com 28 V. Na entrada nãoinversora, é aplicada uma tensão constante vc de 1,3 V. Na entrada inversora é aplicada uma onda tipo dente de serra v_ST como mostrado. O “duty cycle” do sinal PWM na saída do comparador é de:

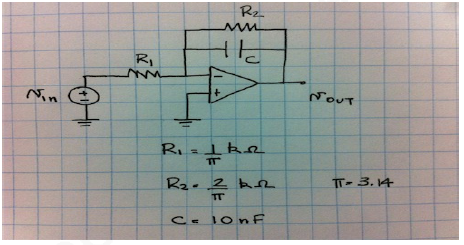

Para o circuito a seguir, determine a frequência de corte superior, isto é, a frequência na qual o ganho cai 3dB.

Considere o circuito a seguir:

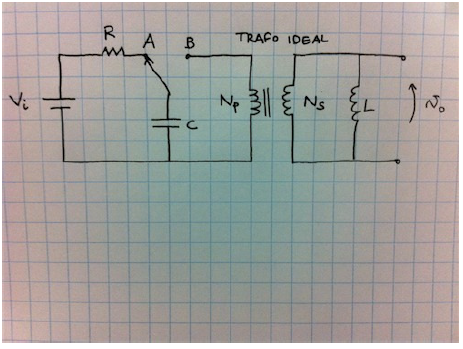

Considerando o circuito em regime estacionário com a chave “S” na posição “A”, como será o perfil da tensão v₀ a partir do instante que a chave “S” mudar da posição “A” para “B”?

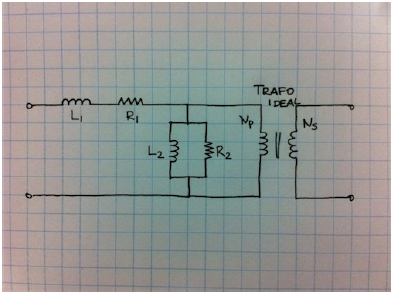

Sabemos que um transformador real pode ser modelado pelo circuito abaixo:

Assinale a alternativa correta:

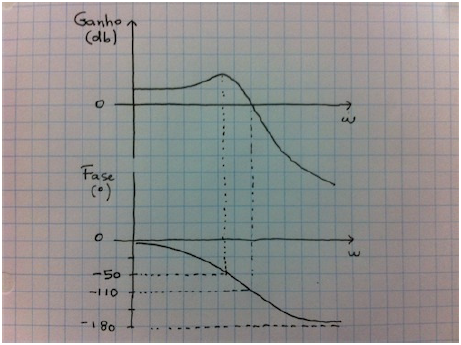

A margem de fase do sistema abaixo é:

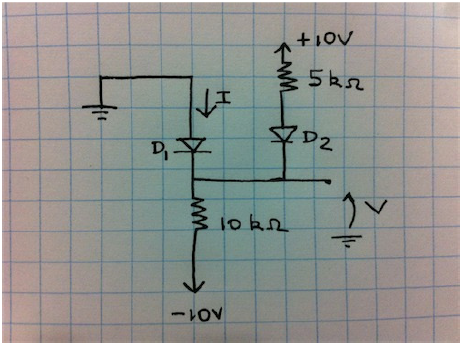

Assumindo que os diodos da figura abaixo são ideais, os valores da corrente I e tensão V no circuito são, respectivamente:

Um resistor de 1!$ Ω !$ é ligado a uma bateria formada por 6 pilhas ligadas em série. Cada pilha tem uma f.e.m. de 1,5 V e uma resistência interna de 0,50!$ Ω !$. A corrente que passa no resistor vale:

A relação entre as tensões v₀ e v_i do circuito abaixo é melhor expressa pelo gráfico da figura:

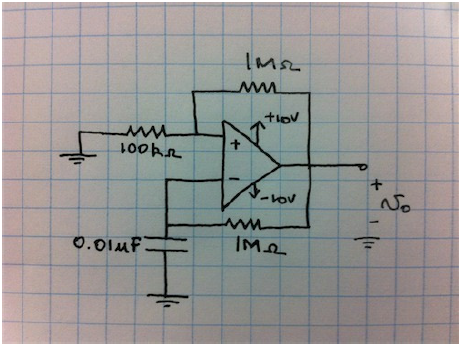

A frequência de oscilação do sinal v₀ no circuito abaixo é, aproximadamente:

Dados: O amplificador satura em +/- 10 V; ln(0,8) ≈ 0,2;

Considere o circuito a seguir:

Dados do transistor:

v_be = 0,7 V

!$ β !$=100

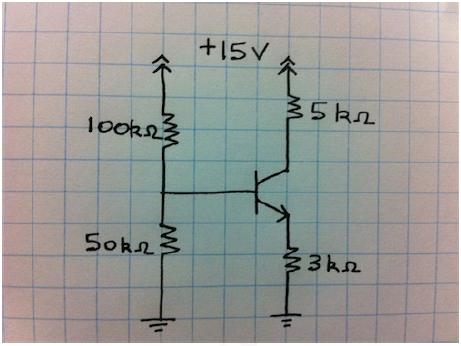

A corrente no coletor do transistor é, aproximadamente:
