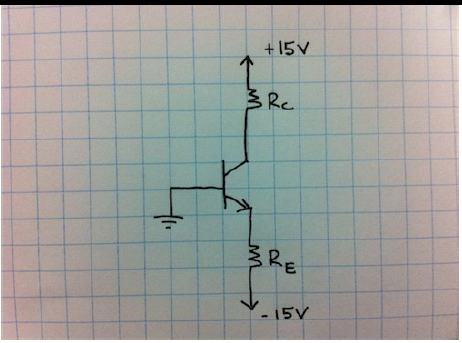

Foi-lhe solicitado que projetasse o circuito abaixo de modo que a corrente no coletor fosse 2mA e que a tensão no coletor fosse 5 V. Após os cálculos, os valores aproximados das resistências R_C e R_E são, respectivamente:

!$ β !$= 100

v_be = 0,7 V

Um transformador ideal possui 10 espiras no primário e 100 espiras no secundário. O secundário desse transformador alimenta uma carga de 100!$ Ω !$. Qual a resistência equivalente vista pelo primário?

Uma bateria com tensão em aberto de 4 V e resistência interna de 0,3!$ Ω !$, precisa ser carregada através de uma fonte de 5 V. Considerando que a corrente de carga não deve exceder 2A, a resistência mínima de um resistor série, que limitará a corrente a este valor de segurança, é igual a:

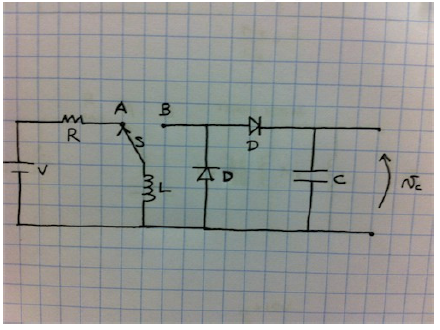

Considerando “D” um diodo ideal, qual será a tensão máxima de v_c depois que a chave “S” mudar da posição “A” para “B”.

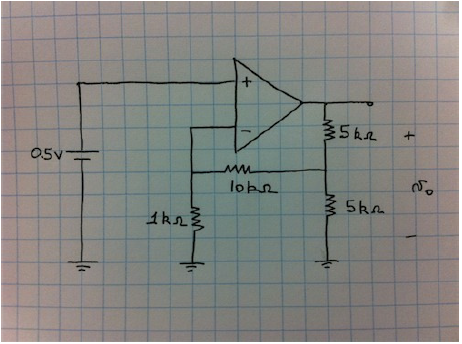

No circuito abaixo, o amplificador operacional pode ser considerado como ideal. Qual o valor de tensão na saída v₀?

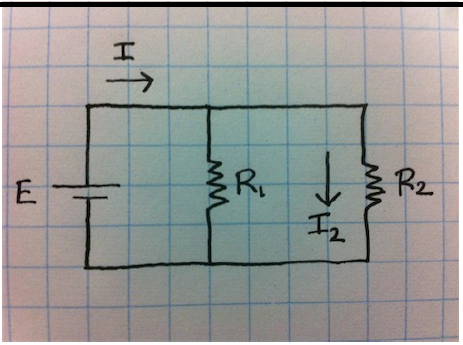

No circuito a seguir, vale a seguinte expressão:

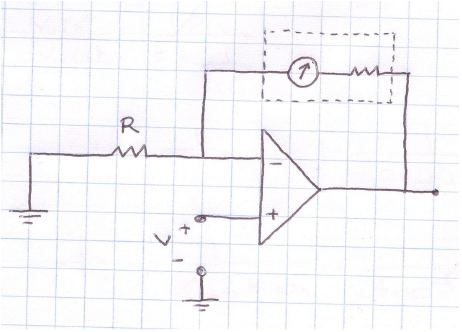

A figura abaixo mostra um voltímetro analógico com alta impedância de entrada. O microamperímetro conectado na malha de realimentação produz uma deflexão de fundo de escala para uma corrente de 100 microamperes. Para que o voltímetro tenha uma leitura de fundo de escala de 10V, qual deve ser o valor de R?

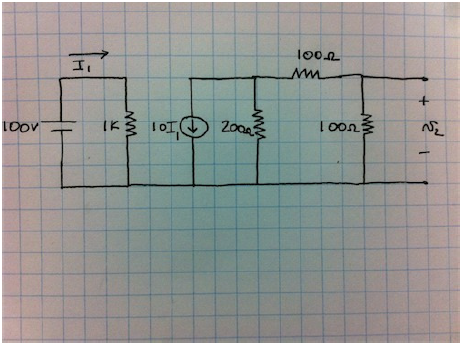

Para o circuito mostrado a seguir, o valor da tensão v₂ é:

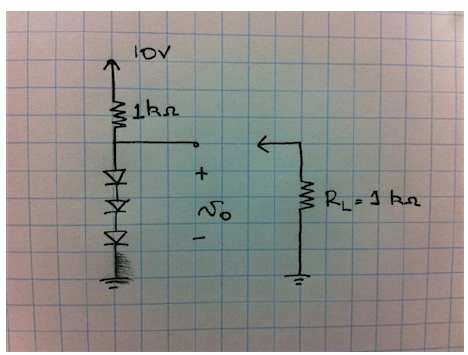

Considere o circuito mostrado abaixo. Um conjunto de 3 diodos é usado para prover uma tensão constante de aproximadamente 2,1 V. A variação na tensão v₀ ao se conectar uma carga de 1 k!$ Ω !$ é aproximadamente.

Dados do Diodo:

rd = resistência incremental do diodo

rd = nV_t/I

n = 2; V_t = 25mV

I = corrente no diodo

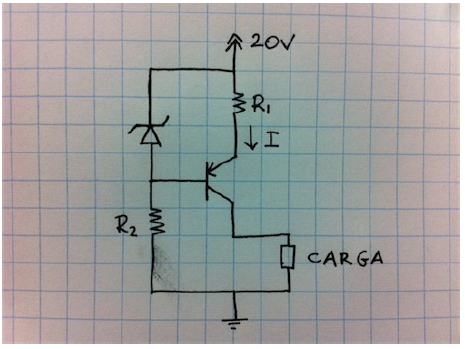

O circuito mostrado a seguir é uma fonte de corrente transistorizada, a corrente I na figura é 10mA:

Dados:

Zener: V_Z = 10V

I_Z = 5mA

Transistor: v_be = 0,6V

Os valores de R₁ e R₂ devem ser:
