Valores de referência para a solução das questões:

Tabela de Log decimal

Valores de Referência Constante de Boltzman (k) = 1,38.10^-23J/K 10log₁₀k = -228,6 dB J/K Temperatura de referência (T₀)=290K Velocidade da luz (c) = 3.10⁸ m/s

Utilizando-se um Analisador de Redes Escalar foi medido o valor de 14 dB para a perda de retorno na entrada de um estágio amplificador. Considerando a Perda de retorno (dB) = -20 log10 |Γ|, (sendo Γ = coeficiente de reflexão), calculou-se o modulo do coeficiente de reflexão igual a 0,2.

Baseado nas medidas pede-se assinalar o valor do VSWR na entrada do amplificador.

Seja um enlace de subida (Uplink) em banda KU, envolvendo uma estação terrena com uma antena com elevação (E=10º ) e um satélite geoestacionário, este localizado a uma distância (R) de aproximadamente 40000 km. Os dados do enlace, assim como as equações, são apresentados a seguir: Frequência de subida ( f ) : 14 GHz Taxa de Bits (Uplink): 70 Mbps

Atenuação Atmosférica: 10,3 dB (considerando a frequência e ângulo de elevação em questão, para a condição de chuva)

Dados da Estação Terrena: - Potência do Transmissor: 100 W - Perda ôhmica dos cabos entre o transmissor e antena: 2,4 dB - Diâmetro da Antena (D) : 8 m - Eficiência da Antena (η): 0,5

Dados do Satélite: - Ganho da Antena: 30 dBi - Figura de Ruído do Receptor: 3 dB - Temperatura de Ruído da Antena: 290 K

Considere: - Equação do ganho máximo da antena parabólica em relação à antena isotrópica:

- Equação da atenuação em espaço livre:

Velocidade da Luz (c)= 3.10⁸ m/s

Calcule e assinale a perda total na propagação.

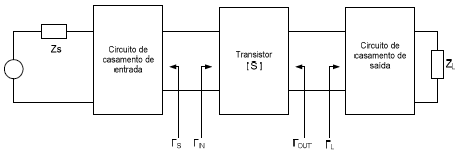

A figura a seguir representa um quadripolo com matriz de espalhamento [S], referenciada a 50 Ohms, conectado a um gerador com impedância interna Z_S = Z₀ = 50 Ohms, e a uma carga Z_L = Z₀ = 50 Ohms, através de circuitos de casamento de entrada e de saída, respectivamente.

Figura - Quadripolo com matriz de espalhamento [S] e os respectivos circuitos de casamento de entrada e de saída.

Quando S₁₂ = 0, define-se GTU, o ganho transdutivo unilateral, que é dado pela seguinte equação:

!$ G_{TU} = \dfrac{1-| \varGamma_s |^2 }{|1-S_{11}\varGamma_S} !$ • !$ |S_{21}|^2 !$ • !$ \dfrac{1-| \varGamma_L |^2 }{|1-S_{22}\varGamma_L|^2} !$

Dados adicionais: parâmetros S do quadripolo (amplitudes em valores absolutos)

S₁₁= 0,5 !$ \angle !$20° ; S₁₂= 0,0 !$ \angle !$60°

S₂₁= 3,0 !$ \angle !$60° ; S₂₂= 0,5 !$ \angle !$40°

Impondo-se a condição para máximo ganho transdutivo unilateral (!$ \varGamma !$_S=S₁₁* e !$ \varGamma !$_L=S₂₂*), onde * denota o complexo conjugado, assinale a alternativa que apresenta o valor correto para o ganho transdutivo unilateral máximo (G_TUmax).

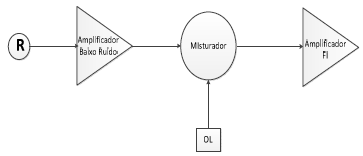

A figura a seguir apresenta o diagrama de blocos da entrada de um receptor.

Parâmetros:

- Ganho de potência do Amplificador de Baixo Ruído:

G₁

- Fator de Ruído do Amplificador de Baixo Ruído: F₁

- Perda de Conversão do Misturador: L₂

- Fator de Ruído do Misturador: F₂

- Ganho de potência do Amplificador de FI: G₃

- Fator de Ruído do Amplificador de FI: F₃

Considerando os parâmetros dados, qual é o fator de ruído F medido no ponto R?

Os parâmetros do enlace de descida (downlink) para a recepção dos dados gerados pela câmera de um satélite de sensoriamento remoto são:

Freqüência de descida (Downlink): 8300 MHz Taxa de Bits (Downlink): 50 Mbps EIRP do satélite: 20 dBW Perda em Espaço Livre: 180 dB Perda Atmosférica e atenuação pela chuva: 1,2 dB G/T da Estação Terrena: 30 dB/K Perda por polarização: 0,6 dB Eb/N₀ requerida: 16,8 dB Temperatura de Referência (T₀) = 290K

Com base nestes parâmetros, assinale a alternativa que apresenta a margem do enlace:

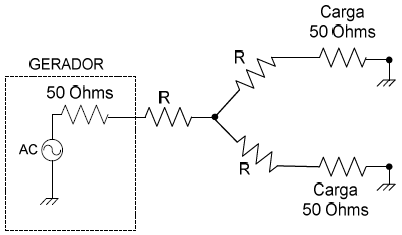

Considere o divisor de potência resistivo casado mostrado na figura a seguir.

Assinale a alternativa que apresenta o valor aproximado das resistências “R” para que ocorra o melhor casamento entre gerador e cargas:

Uma característica importante do uso do Duplexador em um Transponder é:

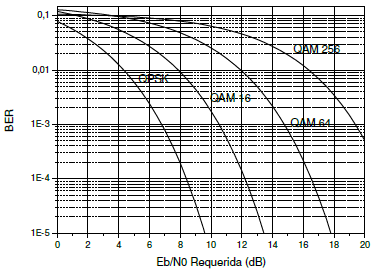

Seja um satélite LEO (Low Earth Orbit), com aplicação em sensoriamento remoto, possuindo uma câmera de imageamento operando com uma taxa de bits Rb igual a 10 Mbps. Na entrada do receptor da estação terrena que recebe as imagens deste satélite, a relação entre a potência do sinal da portadora pela densidade espectral de ruído C/N₀ é igual a 88 dBHz. Considerando que, para esse tipo de aplicação, a taxa de erro de bit (BER) deve ser menor que 1E-5 e a margem do enlace deve ser maior ou igual a 3 dB, utilize o gráfico a seguir e assinale a alternativa correta:

Um parâmetro importante na análise de viabilidade de um sistema de comunicações é a relação sinal ruído total, que leva em consideração os enlaces de subida (Uplink) e descida (Downlink). Considere as relações sinal ruído dos enlaces de subida e de descida a seguir:

!$ \left ( \dfrac{C}{N_0} \right )_{Sub} = 20.10^8 !$ !$ \left ( \dfrac{C}{N_0} \right )_{Desc} = 5.10^8 !$

Assinale a alternativa correta para a relação sinal ruído total:

Seja um enlace de subida (Uplink) em banda KU, envolvendo uma estação terrena com uma antena com elevação (E=10º ) e um satélite geoestacionário, este localizado a uma distância (R) de aproximadamente 40000 km. Os dados do enlace, assim como as equações, são apresentados a seguir: Frequência de subida ( f ) : 14 GHz Taxa de Bits (Uplink): 70 Mbps

Atenuação Atmosférica: 10,3 dB (considerando a frequência e ângulo de elevação em questão, para a condição de chuva)

Dados da Estação Terrena: - Potência do Transmissor: 100 W - Perda ôhmica dos cabos entre o transmissor e antena: 2,4 dB - Diâmetro da Antena (D) : 8 m - Eficiência da Antena (η): 0,5

Dados do Satélite: - Ganho da Antena: 30 dBi - Figura de Ruído do Receptor: 3 dB - Temperatura de Ruído da Antena: 290 K

Considere: - Equação do ganho máximo da antena parabólica em relação à antena isotrópica:

- Equação da atenuação em espaço livre:

Velocidade da Luz (c)= 3.10⁸ m/s

Considerando como ideal (sem perdas), o cabo que interliga a antena ao receptor, calcule a Figura de Mérito (G/T) do satélite e assinale a alternativa correta para G/T:
