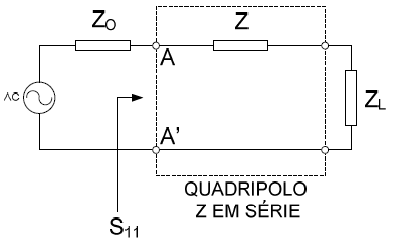

O circuito a seguir representa um quadripolo constituído por uma impedância Z (em série) resistiva, conectando um gerador com impedância interna Z₀ (50 Ohms) a uma carga Z_L = Z₀. Utilizando-se um Analisador de Redes usual (referência 50 Ohms), foi medido o valor de 6 dB para a perda de retorno (PR = -20.log₁₀ |Γ|), no plano AA’.

Dados adicionais: parâmetros S do quadripolo formado pela impedância Z em série, referenciado a Z₀ .

!$ S_{11} = S_{22} = \dfrac{Z}{Z+2Z_0} !$

!$ S_{21} = S_{12} = \dfrac{2Z_0}{Z+2Z_0} !$

Para este caso, determine a impedância Z e assinale a afirmativa correta.

Qual o comprimento de onda de um sinal de 3 GHz que se propaga em um cabo coaxial de impedância característica Z₀ = 100 Ω e constante dielétrica (!$ \varepsilon !$_r=4):

Dada a matriz de espalhamento para um acoplador direcional, determine os valores do coeficiente de reflexão e da perda de retorno na porta 1.

!$ [S]= \begin{bmatrix} 0,05\angle30º & 0,96\angle0º & 0,10\angle90º & 0,05\angle90º \\ 0,96\angle0º & 0,05\angle30º & 0,05\angle90º & 0,10\angle90º \\ 0,10\angle90º & 0,05\angle90º & 0,04\angle30º & 0,96\angle0º \\ 0,05\angle90º & 0,10\angle90º & 0,96\angle0º & 0,05\angle30º \end{bmatrix} !$

Considere que as outras portas estão casadas e assinale a alternativa correta:

Assinale a alternativa que representa a matriz dos parâmetros “S” de um atenuador ideal de 10 dB:

Considere um transmissor de dados a bordo de um satélite operando em 8,3 GHz com uma potência de RF na saída do transmissor igual a 50 W e conectado, por um cabo com perda de 2,6 dB, a uma antena com ganho de 6 dBi. Calcule a Potência Equivalente Irradiada Isotropicamente (EIRP) e assinale a alternativa correta.

Uma linha de transmissão sem perdas, na forma de um cabo coaxial em aberto, tem um comprimento físico igual a λCABO /5 (um quinto do comprimento de onda no cabo). Dados adicionais: Impedância de entrada (Z_IN) de uma linha de transmissão sem perdas com carga Z_L:

!$ Z_{IN} = Z_0 \dfrac{Z_L+jZ_0tan(\beta\boldsymbol{\ell})}{Z_0+jZ_Ltan(\beta\boldsymbol{\ell})} !$

Sendo : Z₀= impedância característica da linha Z_L = terminação (carga ) da linha β = constante de propagação da linha ℓ = comprimento da linha c = velocidade da luz no vácuo= 3.10⁸ m/s

j = !$ \sqrt{(-1)} !$

Assinale a alternativa correta com relação à impedância de entrada desta linha:

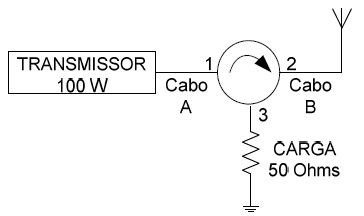

Um transmissor de rádio frequência com potência de saída de 100 W alimenta uma antena em banda “S”, conforme mostrado na figura a seguir. Sabe-se que devido a descasamentos entre o cabo e a antena, 20% da potência que chega à entrada da antena retorna. Dados: - perda de inserção entre portas do isolador = 1 dB - perda de inserção do cabo A = 1 dB. - perda de inserção do cabo B = 1 dB

Pede-se assinalar o valor correto da potência dissipada na carga de 50 Ohms:

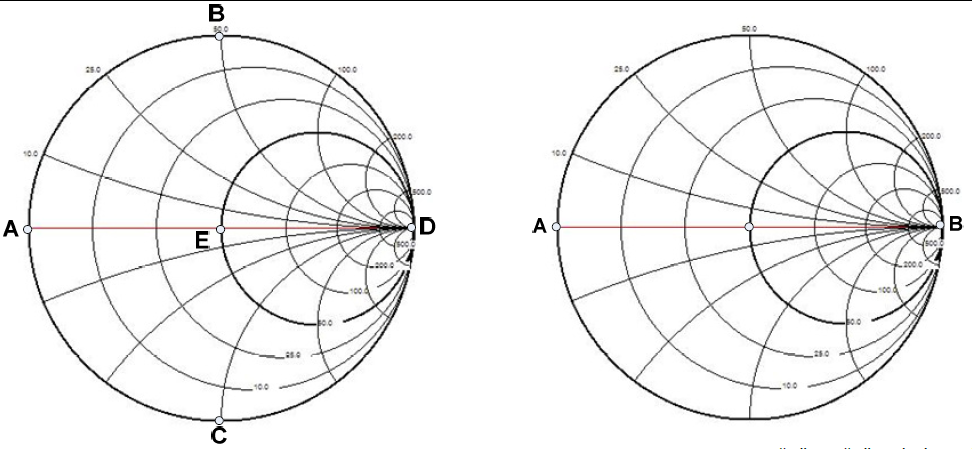

Considere uma carta de Smith normalizada com Z₀ = 50 Ohms.

Assinale a afirmativa incorreta.

Determine a indutância “L” (em nH) de um trecho de cabo coaxial, fabricado com dielétrico de ar, com terminação em curto e impedância característica Z₀ = 31,4 Ohms. O cabo tem comprimento igual a λ_AR/8 (um oitavo do comprimento de onda no ar) operando na frequência de 2 GHz. Despreze a perda no cabo e os efeitos de borda. Dados adicionais: Impedância de entrada (Z_IN) de uma linha de transmissão sem perdas com carga Z_L:

!$ Z_{IN} = Z_0 \dfrac{Z_L+jZ_0tan(\beta\boldsymbol{\ell})}{Z_0+jZ_Ltan(\beta\boldsymbol{\ell})} !$

Sendo : Z₀= impedância característica da linha Z_L = terminação (carga) da linha β = constante de propagação da linha ℓ = comprimento da linha c = velocidade da luz no vácuo = 3.10⁸ m/s

j = !$ \sqrt{(-1)} !$

Use π = 3,14 Assinale a alternativa que apresenta o valor correto para a indutância “L” em nH:

Com relação a figura de mérito de um sistema de recepção, assinale a alternativa correta:
