O sistema lógico mostrado na figura III acima é um somador de palavras de 3 bits, isto é, a palavra binária S₃S₂S₁S₀ representa a soma das palavras binárias A₂A₁A₀ e B₂B₁B₀, em que o subscrito 0 denota o bit menos significativo. Para executar esta tarefa de somador, o sistema na figura III é construído usando os sistemas nas figuras I e II, como mostrado a seguir.

Considerando as informações e as figuras acima, julgue os itens que se seguem.

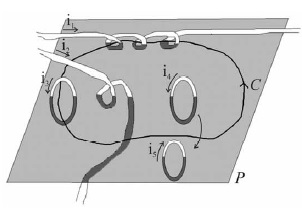

Na figura acima, o contorno C está contido no plano P, enquanto as argolas e os laços formados pelos fios condutores são perpendiculares a esse plano. Na figura, os trechos das argolas e dos fios na cor branca estão acima do plano P, e os trechos na cor cinza estão abaixo do plano P. As correntes elétricas i₁,i₂, i₃,i₄ e i₅ e percorrem os condutores nos respectivos sentidos indicados.

O sistema lógico mostrado na figura III acima é um somador de palavras de 3 bits, isto é, a palavra binária S₃S₂S₁S₀ representa a soma das palavras binárias A₂A₁A₀ e B₂B₁B₀, em que o subscrito 0 denota o bit menos significativo. Para executar esta tarefa de somador, o sistema na figura III é construído usando os sistemas nas figuras I e II, como mostrado a seguir.

Considerando as informações e as figuras acima, julgue os itens que se seguem.

O sistema lógico mostrado na figura III acima é um somador de palavras de 3 bits, isto é, a palavra binária S₃S₂S₁S₀ representa a soma das palavras binárias A₂A₁A₀ e B₂B₁B₀, em que o subscrito 0 denota o bit menos significativo. Para executar esta tarefa de somador, o sistema na figura III é construído usando os sistemas nas figuras I e II, como mostrado a seguir.

Considerando as informações e as figuras acima, julgue os itens que se seguem.

O sistema lógico mostrado na figura III acima é um somador de palavras de 3 bits, isto é, a palavra binária S₃S₂S₁S₀ representa a soma das palavras binárias A₂A₁A₀ e B₂B₁B₀, em que o subscrito 0 denota o bit menos significativo. Para executar esta tarefa de somador, o sistema na figura III é construído usando os sistemas nas figuras I e II, como mostrado a seguir.

Considerando as informações e as figuras acima, julgue os itens que se seguem.

O chip 74161 é um contador de 4 bits síncrono cujos pinos estão ilustrados na figura I acima. A palavra binária Q₃ Q₂ Q₁ Q₀ em que o subscrito 0 indica o bit menos significativo, representa o estado atual do contador. Essa palavra é incrementada uma vez a cada ciclo de relógio (CP) se e somente se as entradas ET e EP estiverem ativadas. A palavra binária A₃ A₂ A₁ A₀ será carregada no contador quando a entrada for acionada (esta é ativada em nível baixo).

Considere que a máquina de estados mostrada na figura II tenha sido corretamente implementada usando um chip 74161, da forma apresentada na figura III. No circuito da figura III, S₂ S₁ S₀ representa o estado atual da máquina de estados e NC indica um pino não conectado.
