Um motor de indução trifásico de 25CV consome 45A e tem FP=0,75 atrasado. A tensão de alimentação é de 380V e as perdas no estator e no núcleo são de 6kW. Nesse contexto, a potência no entreferro é de:

Considerar: √3 = 1,73

Podemos classificar a direção do fluxo luminoso em:

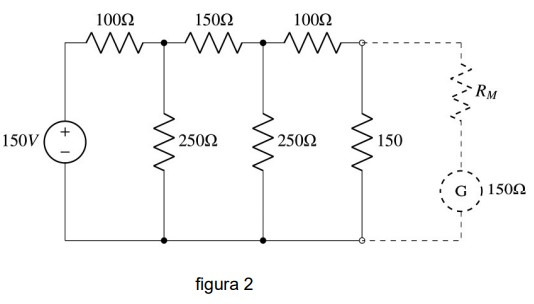

No circuito da figura 2, deseja-se medir a tensão no resistor R6 utilizando um galvanômetro de bobina móvel com calibre de 40mA e resistência interna de 150Ω. A escala utilizada no voltímetro é de 80 VCC. O erro que o galvanômetro apresentará em sua medida é de aproximadamente:

Um galpão de 350m² e com 12m de altura deve ser iluminado. Conside que o ambiente deve ter um iluminamento médio de 500 lux, que o fator de depreciação é de 0,72 e que o fator de utilização é de 0,65. A quantidade mínima de lâmpadas de 9.000lm para atender o fluxo luminoso, pelo método dos lumens, é de:

A potência média de uma carga monofásica com alimentação V=220 ∠ 30°, e corrente I=20 ∠ –15° é de:

Considerar: cos(-15°)=0,97; cos(30°)=0,87; sen(-15°)= - 0,26; sen(30°)=0,50

Considere uma barra de neutro de média tensão, com I_n=457,5 A. Conectado a essa barra, existe um relé de média tensão alimentado por um transformador de corrente com RTC=1000:5. Leve em conta que K_n=0,15, que o relé está ajustado para 0,45 A e que a corrente de curto-circuito fase terra é I_ff=345 A. Nesse contexto, a corrente de acionamento e o múltiplo da corrente de acionamento para a corrente de curto-circuito fase-terra valem:

Considere um circuito de tomada de uso específico que consome 0,8kW, sendo alimentado por um circuito monofásico 127V. Considerando o método de instalação B1, com fca=1 e fct=1, e desconsiderando a queda de tensão, a bitola mínima que deverá ser utilizada para alimentação desse circuito segundo a ABNT NBR 5410 é de:

Considere uma fonte senoidal fornecendo 127V, com frequência 60Hz, conectada a um circuito RLC paralelo. Os valores dos componentes são: R=125Ω, L=1,25H e C=600µF. Sendo π = 3,14, o valor da corrente que circula pelo capacitor é:

Fator de potência pode ser definido como a relação entre:

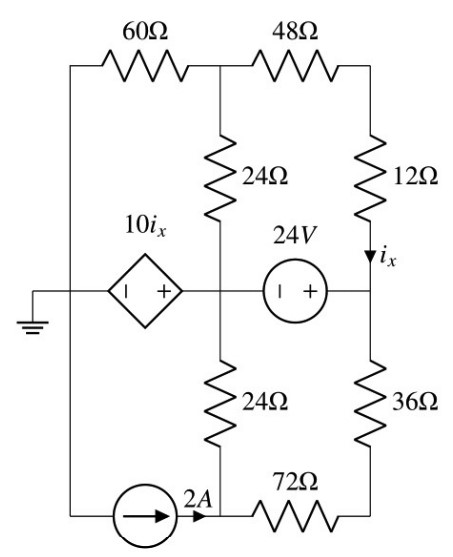

Considerando o circuito da figura 1, o valor da corrente i_x é:

figura 1
