Segundo a NBR5410/2008, para a utilização de dispositivos diferenciais-residuais no esquema TT, deve ser seguida a condição:

Considerar: R_A= soma das resistências do eletrodo de aterramento e dos condutores de proteção [Ω]

I_∆n= corrente diferencial residual nominal do dispositivo DR [A]

U_L= tensão de contato limite [V]

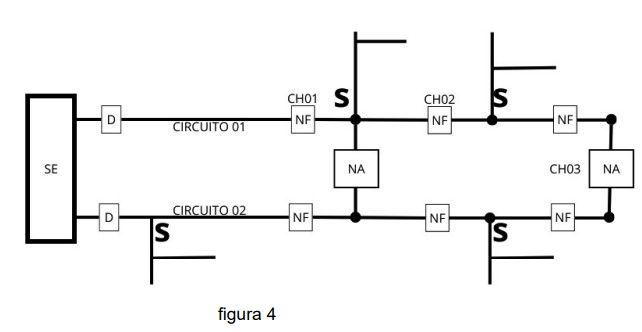

A topologia de rede de distribuição mostrada na figura 4 é conhecida como:

Os dispositivos de proteção contra curtos-circuitos de construção mais simples, encontrados em uma instalação de média tensão, são chamados de:

Um barramento de 36,5kV, contendo 6 cargas Q₁=300kVA,Q₂=250kVA,Q₃=500kVA,Q₄=450kVA,Q₅= 112,5kVA e Q₆=175kVA, terá conectado em sua ramificação um seccionador automático. O valor da corrente nominal do seccionador é:

Considerar: √3=1,73

Segundo a ABNT NBR 5419-3/2015, as fitas e as barras utilizadas como condutores de descida para o sistema de proteção contra descargas atmosféricas, quando utilizadas na vertical, devem ser fixadas a cada:

Após realizar as medições de resistividade do solo, foram obtidos os seguintes dados: solo com 3 camadas d₁=3m,d₂=7m e d₃=5m, com as respectivas resistividades ρ₁=255Ω, ρ₂=120Ω e ρ₃=1300Ω. A resistividade aparente desse solo é:

Considere o circuito da figura 3 com Pmax = 2500 W. O valor que o resistor R_L deve possuir para que P_max = 1450W é de:

Considere uma carga trifásica desequilibrada conectada a um sistema Y–Y a três fios. As impedâncias das cargas são Z₁=45 ∠ 45°Ω, Z₂=70 ∠ 60°Ω e Z₃=150 ∠ 30°Ω e as tensões de fase são V₁=220 ∠ 0°, V₂=220 ∠ – 120° e V₃=220 ∠ 120°. A potência complexa fornecida à carga é:

Considerar: V_nN = 47,3 ∠ – 153,7° ou V_nN = – 42,4 – j20,9; cos(120°)= – 0,5;cos(60°)=0,5;cos(45°)= 0,707; cos(30°)=0,866; sen(120°)=0,866; en(120°)= – 0,866;sen(60°)= 0,866;sen(45°) = 0,707;sen(30°)=0,5;

O software AutoCAD permite diferentes tipos de configurações entre o que é visto na tela e o que é impresso em pdf ou em papel. Essas configurações podem ser compartilhadas entre computadores/usuários, sendo necessárias para a correta plotagem dos arquivos. Essa configuração é conhecida como:

Podemos descrever a métrica de tempo até a falha como:
