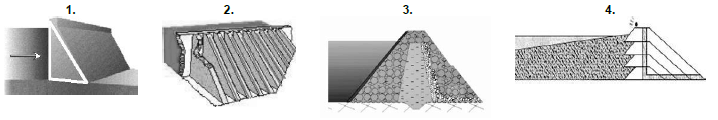

Sobre barragens, numere os parênteses abaixo de acordo com sua correspondência com as figuras 1, 2, 3 e 4.

.

( ) Barragem de concreto de gravidade.

( ) Barragem de concreto com contraforte.

( ) Barragem de terra.

( ) Barragem de rejeito.

Assinale a alternativa que apresenta a numeração correta, de cima para baixo.

Durante a execução de uma estrutura de concreto, o fenômeno que ocorre depois da pega, causado pelo efeito conjunto da diferença de densidades entre o cimento e a água e o grau de permeabilidade que prevalece na pasta, é chamado de:

Com relação a barragens para fins hidroelétricos, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O canal de aproximação deve ser construído de forma a conduzir a água desde o reservatório até a estrutura de controle, com a maior velocidade possível, sem gerar erosão, para aumentar o potencial hidráulico do empreendimento.

( ) Entre os principais esforços atuantes em uma barragem, estão o peso da barragem, a pressão hidrostática, a subpressão, as forças devido às ondas e o empuxo devido ao assoreamento.

( ) Vertedouro tem a função de descarregar toda a água excedente proveniente de excesso de água no reservatório em períodos de estiagem.

( ) Filtros podem ser utilizados para a drenagem da fundação de barragens, reduzindo subpressões que seriam prejudiciais à sua estabilidade.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Ao abrir o PowerPoint 2010, sem alterar as configurações originais de instalação, o usuário insere um slide do modelo comparação, conforme ilustra a figura abaixo.

Assinale a alternativa que define corretamente o significado do ícone :

Autocad é um software baseado em coordenadas x, y, z. Utilizando o comando Line no AutoCad 2014, é possível desenhar várias linhas, fornecendo-se a posição dos pontos por meio de cliques com o mouse, ou pela digitação de coordenadas absolutas, relativas ou polares na linha de comando. Nesse sentido, considere que um técnico em edificações tenha digitado a seguinte sequência de comandos na barra de comandos, seguidos da tecla enter: L (enter) -2,1 (enter) @5,0 (enter) @0,3 (enter) @-5,-3 (enter). Assinale a alternativa que apresenta o objeto desenhado por esse técnico.

Na barra de ferramentas do Microsoft Word 2010, encontra-se o botão , cuja função permite:

As funções dos comandos Sketch, Matchprop e Extend no AutoCad 2014 são, respectivamente:

O AutoCad é uma das ferramentas mais utilizadas para desenvolvimento de projetos em edificações, sendo necessária a adequada compreensão desse programa, a fim de se evitarem erros de interpretação nos projetos. Sendo assim, com o comando line acionado e o units no modo default do AutoCad 2014, o comando @90<30 desenhará uma linha de:

Em um projeto arquitetônico, a espessura de uma parede medida com uma régua foi de 4 mm de comprimento, no entanto sabe-se que a espessura dessa parede é de 20 cm. A partir dessas informações, em qual escala o desenho foi impresso?

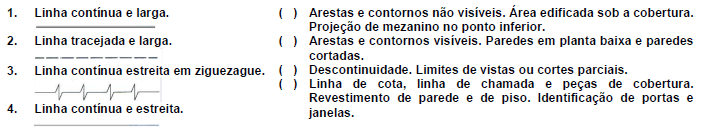

De acordo com as normas que regem o Desenho Técnico, a aplicação de linhas em desenho é fundamental para a interpretação de projetos arquitetônicos, elétricos e hidráulicos. Quanto a esse assunto, numere a descrição e utilização de linhas na coluna da direita de acordo com seus traçados na coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta na coluna da direita, de cima para baixo.
