Com relação ao diagrama ferro-carbono, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A austenita inicia à temperatura de 727 oC quando a concentração de carbono é de 0,76%.

( ) Quando a concentração da liga for de 2,14% de carbono, ao atingir a temperatura de 1147 oC ela passa para o estado totalmente líquido.

( ) A liga com concentração de carbono entre 2,1 e 4,3% é chamada de hipoeutética.

( ) Comercialmente, são utilizadas as ligas de ferro-carbono com concentração de carbono entre 4,3 e 6,7%.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Considerando o circuito de chuveiro elétrico esquematizado na figura ao lado, considere as seguintes afirmativas sobre o que ocorre quando, entre os pontos A e F, é mantida uma tensão constante e, através da chave L, estabelecem-se os contatos nos pontos B, C, D e E.

1. Com a chave em B, o chuveiro estará desligado.

2. Com a chave em C, o chuveiro estará no inverno.

3. Com a chave em D, o chuveiro estará no verão.

4. Com a chave em E, o chuveiro estará regulado para temperatura média.

Assinale a alternativa correta.

Em ciências dos materiais, é comum a utilização de diagramas de fase ou equilíbrio. Com relação a esses diagramas, considere as seguintes afirmativas:

1. É como um mapa para a determinação das fases presentes, para qualquer temperatura e composição, estando ou não a liga em equilíbrio.

2. Uma fase é identificada pela composição química e microestrutura.

3. Nas fases em equilíbrio, suas propriedades não mudam com o tempo.

Assinale a alternativa correta.

A Lei de Coulomb pode ser descrita como a força de atração ou repulsão de duas cargas pontuais situadas num meio dielétrico, sendo que o valor dessa força é dado:

A NBR 8404:1984 fixa os símbolos e as indicações complementares para a identificação do estado de superfície em desenho técnico. A figura ao lado apresenta a indicação do estado de superfície de acordo com essa norma. A superfície indicada deve apresentar:

No AutoCAD existem diversas maneiras de se chegar num mesmo resultado. Isso quer dizer que é possível utilizar diferentes combinações de comandos de desenho e de modificação para se obter um mesmo desenho. Assinale a alternativa que corresponde a uma das possíveis sequências de comandos para se criar o desenho acima.

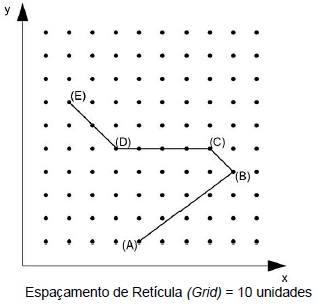

O sistema de coordenadas polares e o sistema de coordenadas cartesianas são utilizados no software AutoCAD. Para se criar uma reta, podem ser utilizados ambos os tipos. Com relação ao assunto e com base na figura ao lado, é correto afirmar:

A NBR 10067:1995 fixa as formas de representação aplicadas em desenho técnico. Entre essas formas, tem-se as representações de cortes e seções. Sobre esse tema, considere a figura acima e identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A representação da peça exemplifica o uso do corte total.

( ) A peça é cortada em toda a sua extensão por mais de um plano de corte, motivo pelo qual a parte do corte não aparece com hachuras.

( ) A vista lateral em corte deverá ter uma seção que mostre com clareza o perfil do braço da polia.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

No AutoCAD, os comandos SNAP, ORTHO, OSNAP e OTRACK têm a função de auxiliar o projetista na construção dos desenhos. Com relação a esses comandos, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

A cotagem em desenho técnico está definida pela NBR 10126:1987. Com base nessa norma, considere as seguintes afirmativas:

1. Linhas auxiliares devem ser perpendiculares ao elemento dimensionado, entretanto, se necessário, podem ser desenhadas obliquamente a este (aproximadamente 60º), porém paralelas entre si.

2. Linhas auxiliares e cotas podem se cruzar com outras linhas.

3. A linha de centro, quando usada como linha auxiliar, deve continuar como linha de centro até a linha de contorno do objeto.

Assinale a alternativa correta.
