Para o circuito ao lado, determine a corrente (i) que circula no gerador Δ conectado. Para tanto, suponha que não haja conexões externas aos terminais a, b, c. Suponha ainda que os três enrolamentos são de um gerador trifásico cujas tensões são as seguintes:

v _a = 188cos(250t + 60º) V

v _b = -188cos 250t V

v _c = 188cos(250t - 60º) V

Assinale a alternativa que representa a corrente i determinada.

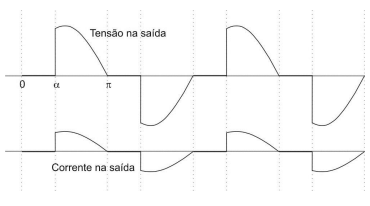

Na figura ao lado, observe as formas de onda de tensão e corrente na saída de um conversor alimentado com tensão senoidal e identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

(  ) Trata-se de um inversor monofásico com SCR.

(  ) Trata-se de um controlador de tensão CA monofásico com SCR.

(  ) A carga tem características indutivas.

(  ) O ângulo de disparo dos SCR é π.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O circuito a seguir é um retificador que utiliza transformador com tomada central. Desprezando a queda de tensão nos diodos e sendo as tensões v _s1 e v _s2 iguais a 220 V, assinale a alternativa que apresenta, respectivamente, a tensão média sobre a carga, a potência na carga e a tensão reversa máxima sobre o diodo D1.

Assinale alternativa que apresenta a expressão lógica equivalente a !$ S !$ = !$ \overline{B} !$.!$ \overline{B} !$.!$ \overline{C} !$ + !$ A !$.!$ \overline{B} !$.!$ \overline{C} !$ + !$ A !$.!$ \overline{B} !$.!$ C !$ + !$ A !$.!$ B !$.!$ \overline{C} !$+!$ A !$.!$ B !$.!$ C !$.

Assinale a alternativa que apresenta o total possível de saídas com nível lógico 1 (verdadeiro), considerando o conjunto de entradas sem repetição, para o circuito digital denotado pela expressão

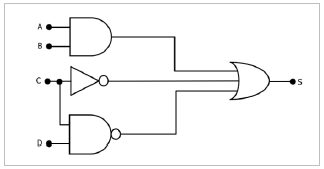

Assinale a alternativa que apresenta corretamente a expressão booleana característica do circuito apresentado acima.
