Uma empresa pretende modelar um banco de dados multidimensional para tomada de decisão na área de vendas. O gerente da área quer poder avaliar os dados históricos de vendas, por código ou nome de produto, por mês/ano, por loja e por cidade (há várias lojas em uma mesma cidade; das cidades é registrado apenas o seu nome; é necessário registrar em que cidade está cada loja).

Nesse banco de dados bem projetado, segundo um esquema estrela, haverá

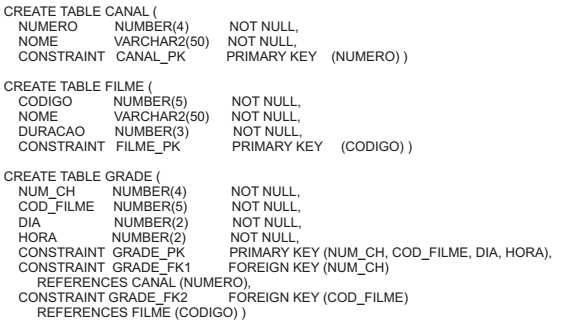

A notação a seguir é uma forma alternativa de descrever esquemas de bancos de dados relacionais, sem que seja necessário fazê-lo por meio de comandos SQL.

• Uma tabela é descrita por meio de um nome e um conjunto de colunas, separadas por vírgulas.
• Por serem irrelevantes para a questão, os tipos de dados das colunas não são especificados.
• Colchetes são usados para representar colunas que admitem o valor nulo.
• Colunas sublinhadas representam a chave primária de uma tabela.
• Chaves estrangeiras são representadas por meio da cláusula REF:
  <lista_de_colunas> REF <nome_de_tabela>

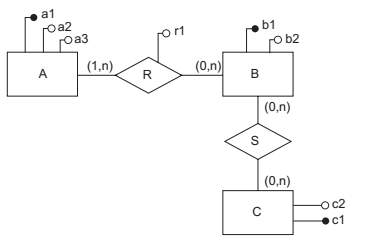

Seja o seguinte diagrama E-R:

Qual esquema relacional preserva a semântica do modelo E-R exibido na Figura acima?

Considere que, em um modelo relacional, há três tabelas bem formadas denominadas Jogador, Participa e Time, de tal forma que a tabela Participa, que representa que jogador participa de que time, tem a sua PK formada pela PK de Jogador e pela PK de Time. A PK dos jogadores é o seu CPF, e a PK dos times é o seu CNPJ. Ou seja, Jogador (CPF, Nome, ...), Time (CNPJ, Nome, UF, ...) e Participa (CPF, CNPJ).

O comando SQL que apresenta o nome dos jogadores dos times do Rio de Janeiro tem a seguinte estrutura:

Os conjuntos a seguir representam um banco de dados relacional.

P ={p₁ ,p₂ ,p₃ }

Q ={q₁ ,q₂ ,q₃ }

R ={r₁ ,r₂ ,r₃ ,r₄ }

T₁ ={(p₁ ,q₁ ),(p₁ ,q₂ ),(p₁ ,q₃ )}

T₂ ={ }

T₃ ={(q₁ ,r₁ ),(q₂ ,r₃ ),(q₃ ,r₄ )}

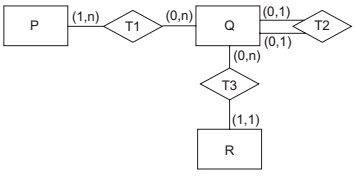

Qual modelo E-R define regras de cardinalidade compatíveis com esse banco de dados?
