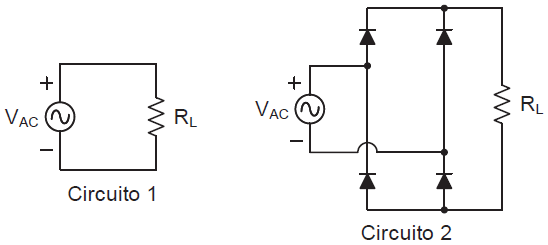

Na Figura abaixo, estão ilustrados os Circuitos 1 e 2.

Considere que, no Circuito 1, a potência elétrica média dissipada pela resistência de carga RL é igual a 20 W.

Dessa forma, se a mesma fonte alternada V_AC for aplicada à mesma carga R_L através do arranjo ilustrado no Circuito 2, com diodos ideais, a potência elétrica média, em watts, dissipada pela carga R_L , será

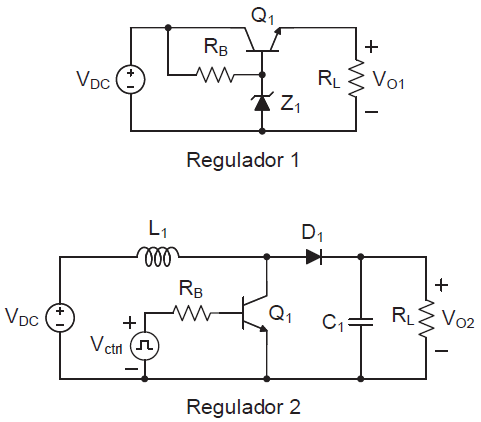

Na Figura abaixo, estão ilustrados dois circuitos reguladores de tensão, cuja função é entregar uma tensão regulada à carga R_L, mesmo na ocorrência de flutuações no valor da tensão não regulada V_DC. No circuito Regulador 2, a fonte V_ctrl entrega uma onda quadrada de tensão, usada para realizar o chaveamento do transistor Q₁.

Considerando-se que ambos os reguladores devem alimentar cargas R_L com os mesmos valores de resistência, e que o Regulador 2 opera no modo de condução contínuo, tem-se que:

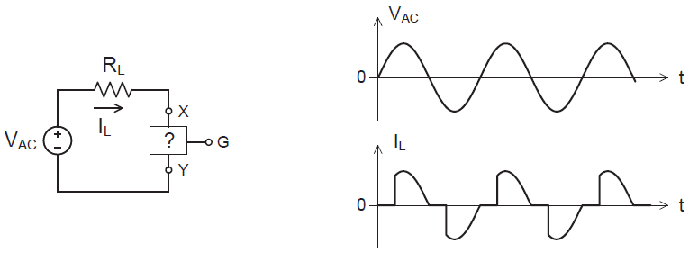

O circuito ilustrado na Figura abaixo é utilizado para controlar a potência elétrica entregue pela fonte de tensão alternada V_AC para uma carga resistiva RL. Esse controle de potência é realizado pelo bloco de circuito indicado na Figura, entre os terminais X e Y, cuja condutividade é controlada através da aplicação de um sinal elétrico ao terminal G.

Para que a corrente I_L que circula pelo resistor de carga R_L assuma a forma de onda ilustrada na Figura, o circuito eletrônico que deve ser adotado no lugar do bloco indicado na Figura é

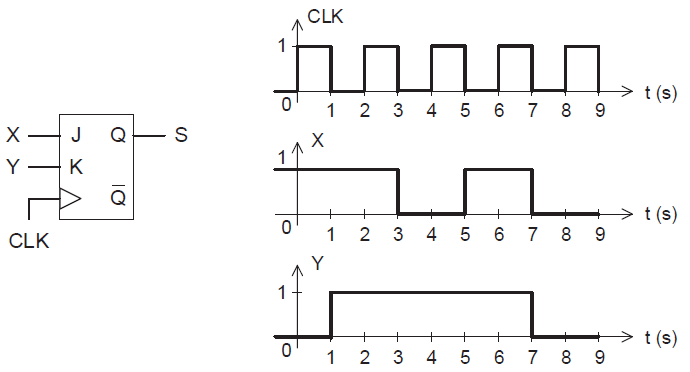

Na Figura abaixo, está ilustrado um flip-flop do tipo JK, ao qual são aplicados os sinais X, Y e CLK ilustrados nos gráficos.

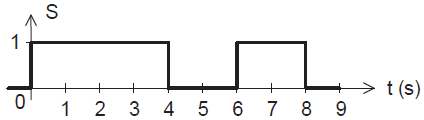

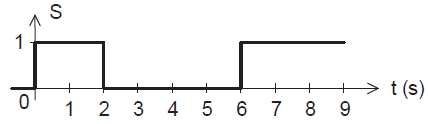

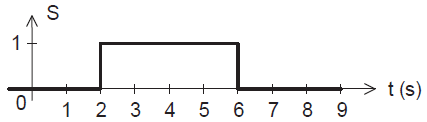

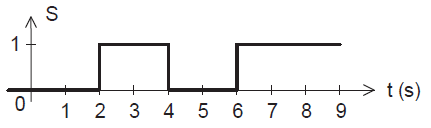

Considerando que S = 0 para t < 0, qual o gráfico que representa o sinal S na saída do flip-flop?

A Figura abaixo apresenta um circuito digital.

Qual é a função lógica booleana que tal circuito digital realiza para obter a saída S?

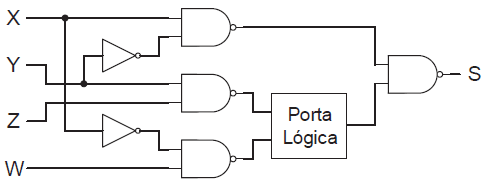

Pretende-se que o circuito lógico combinacional da Figura abaixo realize a função lógica Booleana !$ S= X \overline {Y} + YZ + W \overline {X}. !$

Para tal propósito, qual deve ser a porta lógica a ser inserida no circuito, em substituição ao bloco indicado na Figura?

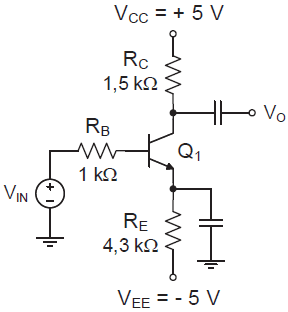

No circuito amplificador da Figura abaixo, considere que o transistor está polarizado, de forma que os seus parâmetros equivalentes para pequenos sinais são !$ \beta !$ = 200 e r!$ \pi !$ = 5,0 k!$ \Omega !$.

Aplicando-se a esse amplificador um sinal de entrada senoidal V_IN, com amplitude de 10 mV e frequência dentro da sua banda passante, a amplitude do sinal senoidal, em milivolts, na saída V_O , será

Na Figura abaixo, está ilustrado um circuito amplificador, construído a partir de um amplificador operacional ideal, seguido por um limitador de tensão, constituído por dois diodos zener, Z₁ e Z₂, ideais, ambos com tensão de ruptura V_Z = 6,0 V.

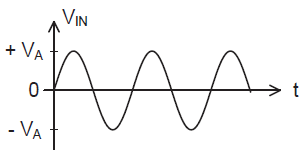

A este circuito, é aplicada uma fonte de tensão VIN, cuja forma de onda também está ilustrada na Figura.

Considerando-se as informações apresentadas, qual deve ser a máxima tensão V_A, em volts, que a amplitude de V_IN pode assumir sem que o circuito limitador distorça a tensão na saída V_O?

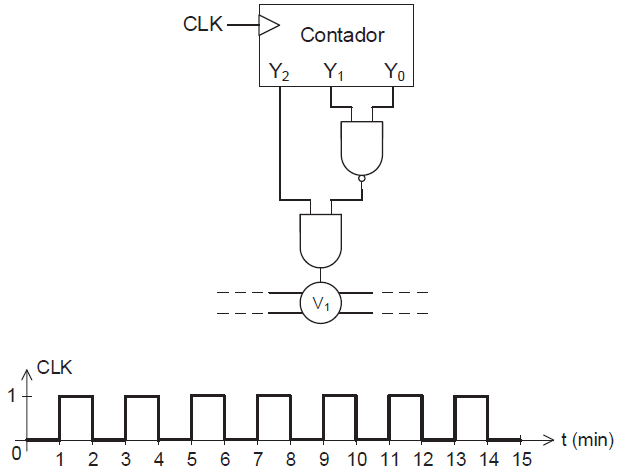

O circuito digital apresentado na Figura a seguir é utilizado para comandar a abertura e o fechamento da válvula V₁, posicionada em um gasoduto por onde circula gás natural. Esse circuito é composto por um contador binário de três bits, onde Y₀ é o bit menos significativo, e Y₂ é o mais significativo. O sinal de relógio CLK, que determina a base de tempo do contador, também está ilustrado na Figura, onde o estado do contador em t = 0 é Y₂Y₁Y₀ = 000.

Ao receber um sinal com nível lógico baixo, a válvula V₁ é fechada, interrompendo a passagem de gás. Por outro lado, ao receber um sinal com nível lógico alto, a válvula é aberta.

Dessa forma, qual o intervalo de tempo total, em minutos, em que a válvula V₁ estará aberta entre os instantes t = 0 e t = 15 min?

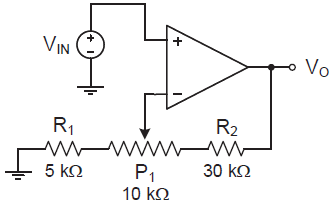

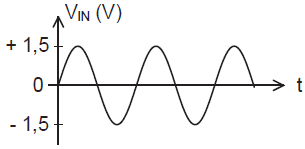

Na Figura abaixo, tem-se um circuito com amplificador operacional ideal e o gráfico com a forma de onda do sinal de entrada V_IN. Nesse circuito, o potenciômetro P₁, com resistência total de 10 k!$ \Omega !$, permite variar a amplitude do sinal senoidal na saída V_O.

Considerando-se as informações apresentadas, quais são, respectivamente, a menor e a maior amplitudes, em volts, que o sinal senoidal na saída V_O pode assumir nesse circuito?
