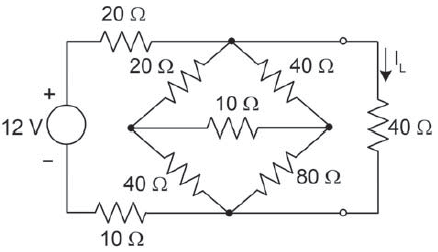

O circuito elétrico resistivo na Figura abaixo encontra-se conectado a uma fonte de tensão CC de 12 V.

Qual o valor, em ampère, da corrente I_L mostrada na Figura?

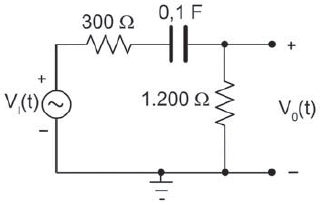

O circuito elétrico mostrado na Figura abaixo encontra-se alimentado por uma fonte de tensão CA senoidal, em volts, da forma V_I(t) = 30cos(!$ \omega !$t), cuja frequência angular !$ \omega !$= 2!$ \pi !$f pode ser ajustada.

Os componentes são considerados ideais.

Se f for escolhida em 100 MHz, então, em relação ao comportamento em regime permanente do circuito, a tensão de pico do sinal de saída V₀ (t), em volts, deverá ser, aproximadamente,

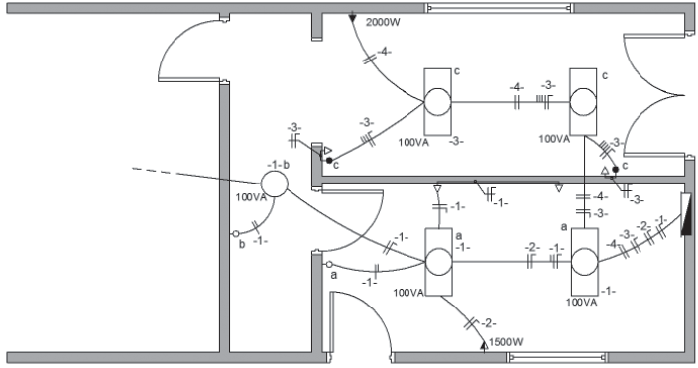

A Figura abaixo apresenta parcialmente o projeto de uma instalação elétrica residencial. Para as tomadas não cotadas, deve-se considerar potência de 100 VA.

Associe as características de cada circuito ao respectivo número desse circuito.

I - tomada de uso específico monofásica

II - tomada de uso específico bifásica

III - iluminação e tomadas de uso geral em que os pontos de luz são acionados por interruptores de uma seção.

P - circuito -1-

Q - circuito -2-

R - circuito -3-

S - circuito -4-

Antes de iniciar a manutenção em um barramento elétrico trifásico, o eletricista mediu com um multímetro a tensão de todas as fases para o neutro, e todos os valores eficazes medidos foram iguais a 120 V.

Supondo que todas as tensões são senoidais e que o sistema é balanceado, o valor de pico, em volts, da tensão fase-fase é

Fusíveis são dispositivos empregados na proteção de circuitos contra sobrecorrentes. Os fusíveis possuem diferentes categorias e tipos, cada um deles é próprio para a proteção de determinados elementos de uma instalação elétrica.

O fusível mostrado na Figura abaixo é aplicado na proteção contra curto-circuitos em instalações elétricas industriais.

O fusível apresentado na Figura é o

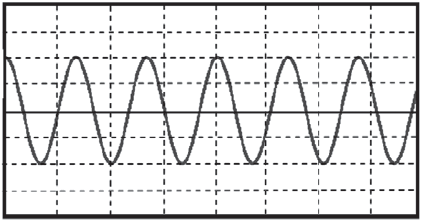

A Figura abaixo mostra um sinal senoidal representado na tela de um osciloscópio analógico. A tela apresenta as seguintes características: a linha horizontal cheia é o nível zero de tensão; a escala vertical total de tensão vai de –40 V a +40 V; a escala horizontal, de tempo, mede 30 ms por quadrícula.

Com base nas informações lidas na tela e sabendo-se que o sinal na tela tem início no tempo t=0, o técnico concluiu que a representação que mais se aproxima deste sinal é

Uma fonte de tensão senoidal alimenta um circuito elétrico de corrente alternada, formado por duas impedâncias, Z₁ e Z₂, conectadas em paralelo. Os valores das impedâncias são:

Z₁ = 10!$ \sqrt {2} !$!$ \angle !$45º e Z₂ = R – j2.

Qual o valor da resistência R, em ohms, para que, havendo ressonância, a potência reativa seja nula?

Um sinal de tensão senoidal v(t), em volts, foi obtido em uma experiência de laboratório, e o técnico responsável, através de leituras na tela de um osciloscópio, constatou que o sinal v(t) resultava de uma soma de dois outros sinais, obedecendo à seguinte expressão:

v(t)=24cos(120!$ \pi !$t)+32sen(120!$ \pi !$t)

O valor aproximado da tensão eficaz (r.m.s) medida, em volts, do sinal v(t) é

Considere um motor síncrono trifásico de polos lisos, 4 polos, 60 Hz, que atende uma carga que demanda um torque de 100 Nm a 80% da velocidade nominal. Desprezando as perdas do motor, o valor aproximado da potência elétrica, em watts, desse motor é

A Figura abaixo mostra a planta baixa de uma casa e indica medidas, dadas em metro.

A medida da área dessa casa, em metros quadrados, é mais próxima de
