Com relação às normas de desenho técnico, assinale a opção INCORRETA.

Analise as afirmativas abaixo em relação ao sistema de cotagem.

I - A indicação de cotas na parte interna da vista é sempre mais conveniente.

II - É preferível que se coloque as cotas entre as vistas, a não ser que existam razões para pô-las em outro lugar.

III - As cotas devem ser colocadas em uma única vista

IV - A linha de cota mais curta deve ser sempre colocada externamente em relação a uma mais longa.

Assinale a opção correta.

Quais são as principais retas de um plano?

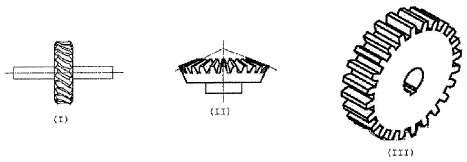

Em relação às engrenagens representadas acima, pode-se afirmar que para compor um sistema coroa-rosca sem-fim:

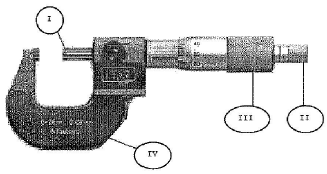

Observe o micrômetro acima. Assinale a opção que apresenta O nome das suas partes componentes e sua precisão em relação ao paquímetro.

O desenho acima apresenta um triângulo equilátero inscrito em uma circunferência de raio AC. Analise as afirmativas abaixo.

I - Os segmentos de reta CE e AD possuem o mesmo comprimento.

II - O dobro da soma dos lados do triângulo equilátero inscrito é igual ao comprimento do perímetro da circunferência de raio AC.

III - A soma dog segmentos de reta AE e CD é igual ao diâmeiro da circunferência.

Assinale a opção correta,

Analise as afirmativas abaixo, sobre os sistemas de ajustes e tolerâncias.

I - Dimensão efetiva corresponde à dimensão nominal da peça.

II - Tolerância é a variação permissível da dimensão da peça dada pela diferença entre a dimensão máxima e a nominai.

III - Afastamento inferior é a diferença entre a dimensão mínima e a efetiva.

IV - Ajuste é o comportamento do eixo em um furo, ambos de mesma dimensão nominal, caracterizado pela folga ou interferência apresentada.

V - Eixo base é co eixo em que o afastamento inferior é preestabelecido como sendo igual a zero.

Assinale a opção correta,

Quais são os formatos de papel que possuem como dimensão de um de seus lados a medida de 594mm?

Em relação as tubulações, as conexões são utilizadas para fazer a ligação entre seus diversos elementos.

Assinale a opção que apresenta os nomes das 2 (duas) conexões mostradas acima.

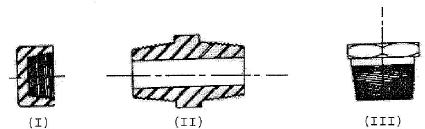

Analise os acessórios rosqueados de tubulação representados acima e assinale a opção que apresenta corretamente a nomenclatura de cada um deles.
