De acordo com a NBR 6492/1994, assinale a opção que apresenta somente documentos típicos do anteprojeto de arquitetura.

Observe a figura abaixo.

Utilizando o Autocad 2000, para cotar o desenho como representado na figura, foi utilizado o comando "DIMENSION"

Num terreno retangular com 15m de frente e 40m de profundidade, foi construída uma edificação com 2 pavimentos de 150m² cada e 300m² de área total edificada (ATE). Qual a taxa de ocupação desse terreno?

Num projeto de reforma, as paredes representadas em planta na cor vermelha indicam que as mesmas deverão ser

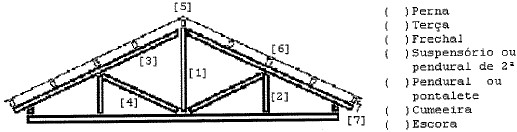

Correlacione os detalhes do telhado apresentado no desenho abaixo às suas respectivas nomenclaturas e assinale a opção correta.

Como é denominado o elemento construtivo utilizado na cobertura, para o encontro de uma parede vertical com o plano do telhado, e que serve de escoamento da água da chuva?

O Glossário do Código de Obras da Cidade do Rio de Janeiro denomina os diversos elementos do projeto de arquitetura, alguns possuem características que restringem as dimensões do projeto. Somente uma das combinações abaixo possui todos os seus elementos com caráter restrito ao projeto. Assinale a opção que apresenta apenas elementos restritos.

I - Acréscimo

II - Gabarito

III - Afastamento

IV - Recuo

V - Pérgula

VI - Edícula

Observe a figura abaixo que representa a planta de um edifício.

Qual o desenho da cobertura que está corretamente desenhada, com as concordâncias das águas dos diversos planos da cobertura?

Observe o detalhe da platibanda, abaixo representado.

De acordo com o desenho, X indica

De acordo com a NBR 5492/1994, qual é a representação gráfica de uma linha de interrupção de desenho?
