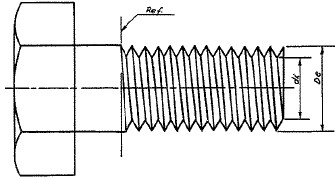

Observe a figura abaixo.

A figura representa um parafuso de rosca

Observe a figura abaixo.

O tipo de porca sextavada, representada na figura, é denominada:

Qual das opções abaixo representa a figura de uma solda de topo em juntas?

Observe a seqüencial ilustração.

Ordene as fases da perspectiva isométrica, escrevendo de I a V nos parênteses e assinale a opção que apresenta a sequência correta.

Analise as afirmativas abaixo, em relação a cortes rebatidos:

I - qualquer peça com face oblíqua pode ser representada, em projeção ortográfica, com rebatimento de parte.

II - na projeção com rebatimento, a parte oblíqua é representada em verdadeira grandeza em todas as vistas.

III - na projeção ortográfica de peças com elementos oblíquos, todas as vistas devem ser representadas com rotação.

IV - o rebatimento da parte oblíqua é feito imaginando-se um giro até que essa parte fique sobre o eixo da peça.

Assinale a opção correta.

Observe a figura abaixo.

Quanto ao grau de acabamento de superfície, é correto afirmar que a letra "e" significa

Observe a figura abaixo.

A figura representa uma mola helicoidal do tipo

A arruela que oferece maior segurança contra afrouxamento de um parafuso é a

Utilizando a tolerância para eixos g6 e considerando o diâmetro nominal do eixo de 4mm, cujos limites superior e inferior são +4 mícron e -12 mícron respectivamente, assinale a opção que apresenta, em milímetros, o diâmetro INACEITÁVEL para o eixo.

Parábola, em sua definição correta, é uma curva
