Correlacione os símbolos de solda a seguir, empregados em desenhos de estrutura, às suas respectivas denominações, e assinale a opção que apresenta a sequência correta.

DENOMINAÇÕES DAS SOLDAS

( ) Solda do filete intermitente.

( ) Solda de filete dupla-contínua.

( ) Solda de topo sem chanfro.

( ) Solda de filete em todo contorno da peça.

( ) Solda de topo com chanfro em V.

Qual é a peça disposta em todo o comprimento do casco no plano diametral e na parte mais baixa do navio, sendo a sua parte mais importante, qualquer que seja o tipo de navio, e que, nas docagens e nos encalhes, por exemplo, suporta os maiores esforços?

As curvas obtidas pela interseção da superfície moldada do casco de uma embarcação com planos verticais paralelos ao plano central longitudinal são denominadas

Observe a figura:

As coordenadas "x" e "y" do centro de gravidade, representadas acima, valem, respectivamente, em centímetros,

Observe o símbolo:

Em desenho técnico, quando o símbolo acima aparece na legenda, sabe-se que

Observe a figura:

Calculando-se o momento de inércia da área da figura acima em relação ao eixo AA', obtêm-se, em cm,

As trincas localizadas na ZTA (zona termicamente afetada), denominadas "trincas de têmpera", são defeitos típicos de soldagem que ocorrem devido

Analise as afirmativas abaixo.

Em relação à especificação do consumível de soldagem AWS E 8018 B2,

I - a letra "E" indica que o eletrodo é apropriado para a soldagem a arco elétrico.

II - os algarismos "8" e "0" indicam que o limite mínimo de resistência à tração do metal de solda é de 80 MPa.

III- o algarismo "1" indica que o eletrodo poderá ser usado em todas as posições de soldagem.

IV - os algarismos "1" e "8" indicam o tipo de revestimento e o tipo de corrente com que pode ser usado o eletrodo.

V - a letra "B" e o algarismo "2" indicam a composição química do metal a ser depositado.

A única afirmativa INCORRETA é

O valor da seção transversal de uma barra prismática vertical, com comprimento de 220 m, que suporta uma carga de 32.000 N em sua extremidade inferior, sendo a tensão máxima admissível 700 N/cm² e o peso específico do material igual a 0,00785 N/cm³, é, em cm², igual a

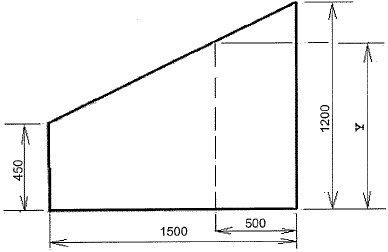

Observe a figura:

Determine a altura Y da figura apresentada (dimensões em milímetros) e assinale a opção correta.
