Em relação à cotagem de desenhos, assinale a opção INCORRETA.

Observe a figura baixo.

Um pilar (pé-de-carneiro) de seção uniforme circular de 5cm de diâmetro, interligando dois conveses, é carregado pela força axial de 600kN, conforme ilustrado na figura acima. O pilar está rigidamente fixado, mantendo, assim, seu comprimento constante. Considerando a tensão de escoamento do material, qual será o comportamento desse pilar após a aplicação do carregamento mencionado?

Observe a figura abaixo.

Assinale a opção que apresenta o desenho técnico correspondente à perspectiva isométrica acima.

Observe a figura abaixo.

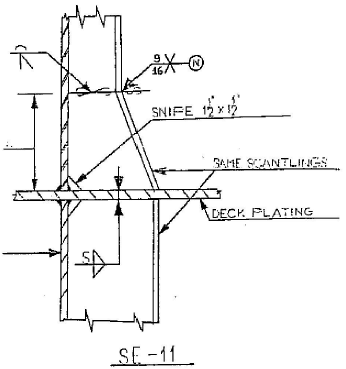

Supondo que a figura acima apresente um detalhe estrutural tipicamente utilizado por navios de guerra nas áreas de emenda de anteparas com conveses e escantilhões (perfil "T"), a fim de garantir a continuidade estrutural, o significado da simbologia de soldagem, indicada na figura pela letra "N", é: junta em

Qual das perspectivas dá a idéia menos deformada de um objeto?

Observe a figura abaixo.

A intensidade da força, ou força por unidade de área, que atua no sentido perpendicular a \( \Delta \)A (figura acima) é denominada tensão

Observe a figura abaixo.

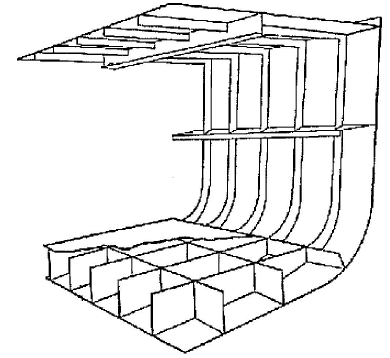

O tipo de cavernamento estrutural que está apresentado na figura acima é o

Assinale a opção correta em relação às ligas eutéticas.

Considerando uma embarcação em forma de um cilindro longitudinalmente seccionado ao meio que flutua com seu convés alinhado à superfície do meio fluido, pode-se afirmar que seus coeficientes de área de linha d'água, prismático e de seção transversal são iguais, respectivamente, a

Um desenho em formato A3 e outro em formato A1 têm, respectivamente, as seguintes dimensões em milímetros:
