O rebatimento dos planos na projeção ortogonal permite mostrar

A indicação M104x4 representa uma rosca

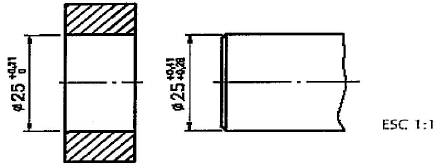

Analise a figura a seguir.

Na figura acima, a cota do furo é:

925 +0,21

0

e a cota do eixo é:

025 +0,41 +0,28

Com base nos dados apresentados, é correto afirmar que o afastamento

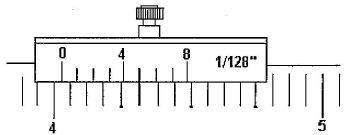

Observe a representação a seguir.

Levando em consideração a figura acima, em que se utilizou um paquímetro com precisão de 1/128" para medição de uma peça, qual o valor de leitura obtida?

Observe a figura a seguir.

Na figura geométrica acima, a média proporcional BD dos segmentos AB e BC pode ser obtida pela fórmula

Assinale a opção que apresenta exemplo de desenho projetivo.

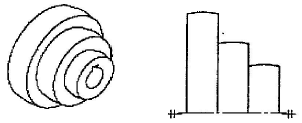

Analise as figuras a seguir.

As figuras acima representam um exemplo de polia

Observe a figura a seguir.

A figura acima representa uma união

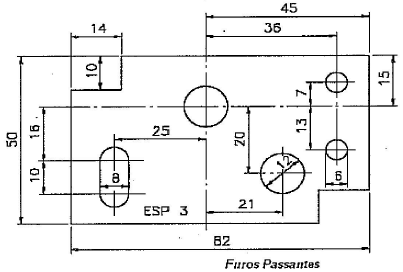

Analise o desenho a seguir.

Considerando o desenho técnico apresentado, assinale as cotas que foram indicadas a partir da linha básica vertical.

Analise a medição a seguir.

Considerando que a medição apresentada acima foi efetuada por meio de uma escala sobre o desenho de uma peça na escala de 1:50, qual o comprimento real da peça?
