Em relação aos motores síncronos, assinale a opção correta.

Dois vwattímetros conectados corretamente para a medição de potência trifásica a três fios de uma carga apresentam as leituras de +400W e +300W, respectivamente. Nessa situação, a potência total consumida pela carga, em W, é

Um motor de indução de quatro pólos opera à frequência de 60Hz e tem um escorregamento de plena carga de 5%. Qual é a frequência do rotor no instante da partida?

No acionamento de motores elétricos de indução trifásicos, de potências entre 5 e 15 cv, são utilizadas chaves estrela-triângulo em função da

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

De acordo com a norma técnica NBR 5410(2004), que trata das Instalações Elétricas de Baixa Tensão, a seção mínima de um condutor em cobre para circuitos de iluminação é de mm². Já a seção mínima de um condutor de cobre para circuitos de força, que incluem tomadas de uso geral, é de mm².

Um gerador de corrente alternada tem oito pólos e opera em uma velocidade de 900rpm. Assinale a opção que apresenta, respectivamente, O valor da frequência da tensão gerada, em Hz, e a velocidade, em rpm, da máquina primária requerida para gerar a frequência de 50Hz.

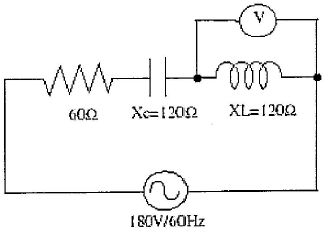

Observe a figura abaixo.

Qual é a indicação do voltímetro no circuito RLC acima. apresentado, em volts?

Uma organização militar tem sua instalação de ar condicionado montada de forma completa e conta, entre outros dispositivos, com relés térmicos, disjuntores e fusíveis. Em relação a esses dispositivos,é correto afirmar que

Em uma indústria, a potência ativa instalada é de 2.066Kw e, medido o Fator de Potência, foi obtido o valor de 0,81. Deseja-se melhorar esse Fator de Potência para 0,92, instalando um banco de capacitores. A potência reativa que esse banco deve gerar para obter o Fator de Potência desejado é de

Dados:

arccos 0,81 = 35,90º

arccos 0,92 = 23,07º

tan 35,90º = 0,72

tan 23,07º = 0,42

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

A principal finalidade da determinação da polaridade de um transformador é para realizar sua ligação em paralelo com um outro. A ABNT (Associação Brasileira de Normas Técnicas) recomenda que os terminais de tensão superior sejam marcados com e os de tensão inferior com , de tal modo que os sentidos das forças eletromotrizes momentâneas sejam sempre concordantes em relação aos índices.
