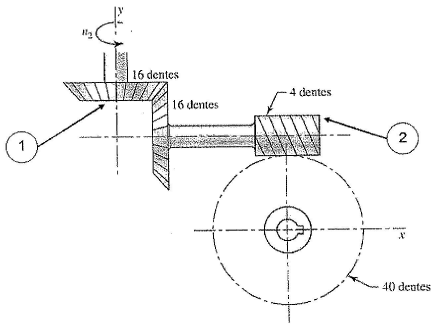

Observe a figura abaixo.

Assinale a opção que contém, respectivamente, os tipos de engrenagem identificados pelos números 1 e 2 na figura acima.

As dimensões, em mm, de um paralelepípedo são 240,0 x 462,0 x 2220,0 na escala 2:1. Quais as dimensões, em mm, que teria esse mesmo paralelepípedo na escala 1:5?

Observe as figuras abaixo.

Em relação a tubulações, assinale a opção que corresponde aos símbolos representados nas figuras 1 e 2, respectivamente.

Observe a figura abaixo.

Analise a medição efetuada por meio de uma escala sobre o desenho de uma peça na escala de 1:125 e assinale, O comprimento real, em mm, da peça.

Analise as afirmativas abaixo.

I - Planeza é a condição pela qual toda superfície deve estar limitada pela zona de tolerância "tr, compreendi - da entre dois planos paralelos, distantes de "tº.

II - Circularidade é a condição pela qual qualquer círculo deve estar dentro de uma faixa definida por dois círculos concêntricos, distantes no valor da tolerância especificada.

III- Cilindricidade é a condição pela qual a zona de tolerância especificada é a distância radial entre dois cilindros coaxiais.

Assinale a opção correta.

Observe a figura abaixo.

Assinale a opção que descreve corretamente a figura acima.

Observe as figuras abaixo.

Assinale a opção que descreve cada um dos parafusos mostrados

Observe a figura abaixo.

Qual é o tipo de perspectiva da figura acima?

A nomenclatura M10 x 1,25 para parafuso significa rosca

De acordo com a ABNT (Associação Brasileira de Normas Técnicas), qual é o diedro utilizado para Projeção Ortogonal?
