Observe o circuito abaixo.

A função do resistor de 5 K\( \Omega \) é

As memórias não voláteis são aquelas que mesmo sem alimentação continuam com as informações armazenadas. Dentre essas, destacam-se as

O interior de uma espira circular condutora de 20cm de diâmetro é atravessado por um campo magnético de intensidade 10Ae/m e direção perpendicular ao plano da espira. Se a intensidade do campo magnético decrescer linearmente com O tempo até anular-se em 2 segundos, qual será o módulo da força eletromotriz induzida?

Qual é a indutância de uma bobina que induz 20V quando a corrente que passa por ela varia de 12 para 20A em 28º

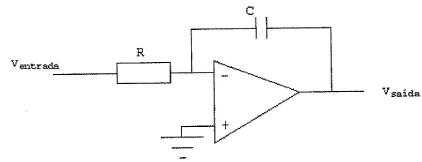

Observe o circuito abaixo.

A circuito apresentado é um

Observe a forma de onda representada na figura a seguir.

A amplitude, o período e a frequência da tensão senoidal representados acima são, respectivamente:

Qual a freguência da tensão senoidal que deve ser aplicada a um circuito série formado por um indutor de 10mH, um capacitor de 1uF e um resistor de 1KQ, para que a corrente que o percorre seja máxima?

Analise o circuito a seguir.

Qual a tensão de saída do circuito, em mV, da figura acima?

Observe o circuito abaixo.

R₁ eR₂ são resistores de igual valor, V é uma fonte de tensão ideal, C é um capacitor e K é uma chave inicialmente aberta há tempo suficiente para a estabilidade do circuito. Ao fechar a chave K, pode-se afirmar que a

Observe a figura a seguir.

Um capacitor num circuito de telefone tem uma capacitância de \( 3 \mu F \), conforme figura acima. Que corrente passa através dele quando são aplicados 15V em 800Hz?
