Observe o símbolo para tolerância na figura a seguir, em conformidade com a norma NBR-6409:1997, e assinale a opção que completa corretamente as lacunas da sentença abaixo.

Na tolerância indicada na figura acima, o símbolo significa a condição de ______ material, colocado após o valor de .

Observe a figura a seguir.

Assinale a opção que apresenta o valor das cotas X e Y, respectivamente, indicadas no desenho da peça acima.

Assinale, dentre as opções abaixo, a que contém um ângulo agudo.

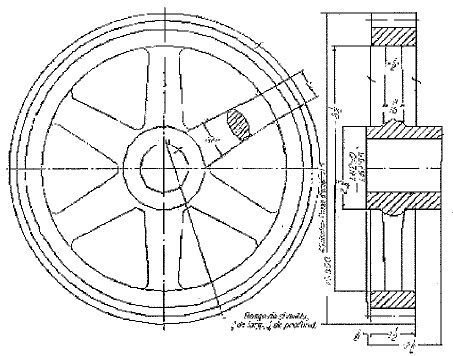

Observe a figura a seguir.

A figura acima apresenta uma engrenagem do tipo

Que tipo de rosca possui dentes com ângulo de 45º?

A projeção ortográfica de uma figura plana perpendicular a um plano de projeção é

Observe a peça cotada a seguir.

Analise o desenho técnico da peça acima e assinale a opção que apresenta as cotas que foram indicadas a partir da linha básica vertical.

Observe a figura a seguir:

Assinale a opção que indica o tipo de válvula apresentada na figura acima.

Observe a peça a seguir.

Assinale, dentre as opções abaixo, aquela que apresenta uma vista ortográfica da peça em perspectiva acima.

Observe a peça representada na figura a seguir.

Assinale a opção que corresponde à perspectiva da peça associada às vistas ortográficas da figura acima.
