Correlacione os Tipos e Características de Antenas às suas respectivas definições, assinalando a seguir a opção que apresenta a sequência correta.

TIPOS e CARACTERÍSTICAS de ANTENAS

I - Antena Dipolo

II - Antena helicoidal

III- Antena Yagi

IV - Ganho de Antena

V - Largura de Faixa

VI - Resistência de Irradiação

DEFINIÇÕES

( ) Utiliza elementos denominados refletores e diretores.

( ) Formada de hastes condutoras, alimentadas pelo centro.

( ) Sua polarização é dita ser do tipo circular.

( ) Permite que a antena opere sem que seja alterada a própria diretividade.

( ) Resultado do produto da eficiência pela diretividade.

O sistema que aproveita ao máximo a potência na transmissão e ocupa uma estreita banda no espectro das frequências, sendo ideal para a comunicação entre indivíduos que desejam comunicar-se no modo ponto-a-ponto, utilizando como sinal de informação a voz humana, é o

Um circuito é formado por cinco resistências idênticas ligadas em paralelo por meio de uma fonte de tensão. Se a corrente total do circuito for de 2A, qual a corrente que passa em cada resistência?

Observe a figura a seguir.

A tabela-verdade acima refere-se a qual Flip-Flop?

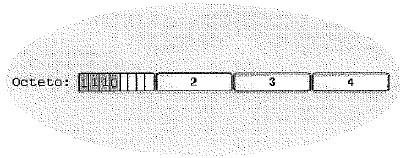

Observe a figura a seguir.

A figura a cima mostra o esquema de construção de um endereço IP pertencente à classe:

Qual a potência que uma antena irá irradiar quando for alimentada com uma corrente de radiofrequência de 20A e resistência de radiação de 50!$ Ω !$?

A fibra óptica na sua terceira janela, em 1550nm, faz a atenuação decrescer para:

Considere um sistema eletrônico que utiliza a faixa de frequências de comunicações dos sinais audíveis de 20Hz a 20KHz. Usando o limite superior da faixa de frequência e o valor da velocidade de propagação da onda eletromagnética no vácuo, assinale a opção que apresenta, respectivamente, o comprimento de onda mínimo (!$ λ !$) e o período (T) desse sistema.

Converta para o sistema hexadecimal o número binário 1111111₂ e assinale a opção que apresenta a resposta correta.

Um circuito modulador FM, com a entrada de sinal modulante aterrada, oscila em 90MHz. Se for colocado um sinal modulante contínuo de 10V em sua entrada, o circuito irá oscilar em 90,05MHz. Assinale a opção que apresenta a constante do circuito modulador Kf, em rd/V.S.
