Quais são as duas características principais de um amplificador de FI?

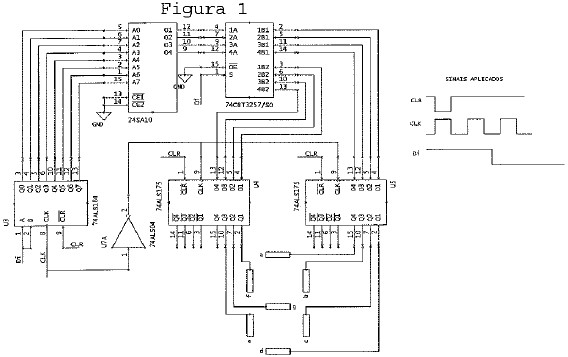

Analise o circuito e as tabelas a seguir.

Tabela-verdade U2

Tabela-verdade U3

Tabela-verdade U4

No circuito da figura 1 acima, U1 é uma memória ROM, cujas 9 primeiras palavras (em hexa) são em sequência: 4, 3, E, 5, 7, 2, 1, 0, A, e as palavras restantes são iguais a F. Além disso, a figura 1 contém as formas de onda dos sinais CLK, CLR e Di. Acima são mostradas também, as tabelas-verdade dos circuitos integrados U2, U3 e U4. Assinale a opção que contém o algarismo que ficará aceso no display de 7 segmentos após o terceiro pulso do clock.

Considerando um JFET ideal, é correto afirmar que a sua impedância de entrada

Correlacione os níveis de tensão de uma porta lógica às suas respectivas descrições, e assinale em seguida, a opção que apresenta a sequência correta.

NÍVEIS DE TENSÃO

I - V_OH

II - V_OL

III- V_IH

IV - V_IL

DESCRIÇÕES

( ) Tensão mínima que a saída da porta pode fornecer no nível alto.

( ) Tensão mínima que a entrada da porta reconhece como nível alto.

( ) Tensão mínima que a entrada da porta reconhece como nível baixo.

( ) Tensão máxima que a entrada da porta reconhece como nível baixo.

( ) Tensão máxima que a saída da porta pode fornecer no nível alto.

( ) Tensão máxima que a saída da porta pode fornecer no nível baixo.

Analise o circuito a seguir.

A porta lógica CMOS do circuito acima apresenta entradas Schimitt-Trigger. Em relação à funcionalidade desse circuito, é correto afirmar que a saídas

Nas transmissões de sinais digitais ocorrem erros nos bits transmitidos, em decorrência de ruídos e distorções característicos dos canais de transmissão. Portanto, é necessária a utilização de métodos de detecção e correção desses erros, tais como:

Assinale a opção que não representa um desses métodos.

Um diodo Schottky usa um metal, como o ouro, a prata ou a platina, em um dos lados da junção, e um cristal de silício (especialmente do tipo n) do outro lado. Quando um diodo Schottky não está polarizado, é correto afirmar que:

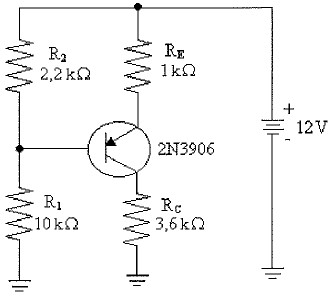

Analise a figura a seguir.

Considerando uma corrente de base pelo menos 20 vezes menor que a corrente no divisor, qual será a tensão entre coletor e emissor, na figura acima?

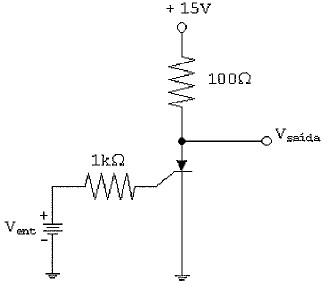

Analise a figura a seguir.

O SCR da figura acima tem V_T = 0,70 Volts, I_T = 7 mA e I_H = 6 mA.

Assinale a opção que apresenta, respectivamente, a tensão de saída quando o SCR estiver desligado; a tensão de entrada que dispara o SCR; e o valor do Vcc para que o SCR abra.

Dados: V_T é a tensão de disparo.

I_T é a corrente de disparo.

I_H é a corrente de manutenção.

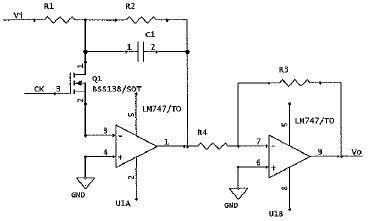

Analise o circuito a seguir.

No circuito acima a entrada V_i é um sinal analógico, CK é um sinal de clock e os resistores têm o mesmo valor. Assinale a opção que apresenta a denominação desse circuito.
