Observe o gráfico a seguir.

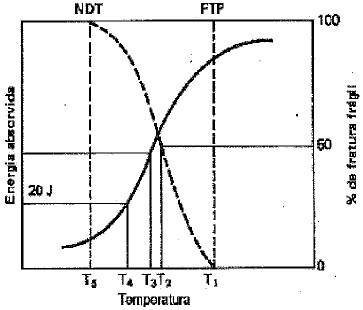

O gráfico acima representa o ensaio de impacto para determinação da temperatura de transição. Em qual temperatura a fratura se torna 100% cristalina (frágil)?

Que tipo de ensaio utiliza cargas cíclicas?

Observe a figura a seguir.

A figura acima representa a escala de leitura de um micrômetro utilizado para levantamento dimensional de peças, graduado em milímetros e meios milímetros, podendo medir até 25mm, e com aproximação de medidas de 1/100mm (1 centésimo de milímetro). Assinale a opção que apresenta o valor indicado neste micrômetro.

Em relação aos tipos de rolamento, assinale a opção INCORRETA.

Observe a figura a seguir.

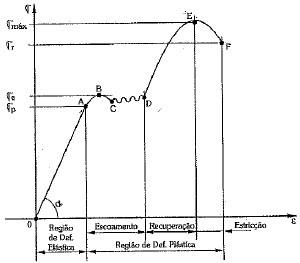

O gráfico acima representa o diagrama tensão x deformação de um material dúctil. Os pontos A, B, C e E representam, respectivamente, os seguintes limites:

Observe a figura a seguir.

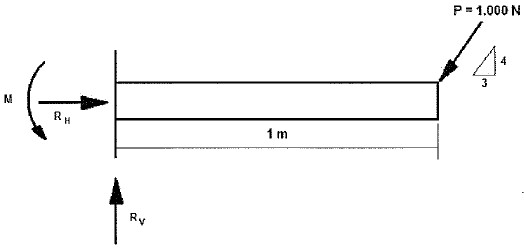

Assinale a opção que apresenta as reações de apoio da viga engastada acima.

Assinale a opção que apresenta o esforço em que uma peça é submetida quando nela atua um torque em uma das suas extremidades e um contra-torque na extremidade oposta.

Observe a figura a seguir.

A figura acima representa uma barra circular de comprimento L e área de seção transversal constante A, submetida a um carregamento de tração dado pela força P. O modulo de elasticidade do material é E. Assinale a opção que descreve o alongamento desta barra carregada, dentro do regime elástico.

Assinale a opção que contém o ensaio de dureza que é baseado na resistência ao risco.

Observe a figura a seguir.

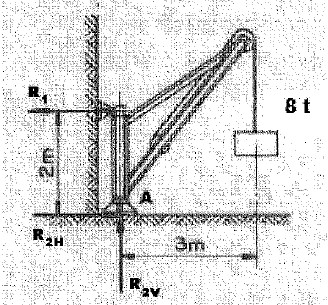

Determine as reações de apoio do guindaste de parede representado acima, assinalando em seguida a opção correta.
