Analise as figuras a seguir.

Os cortes das peças acima são destacados por meio de hachurado que varia de acordo com os diversos materiais. Quais os materiais representados, respectivamente, pelas hachuras A, B e C?

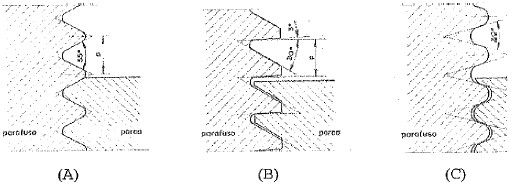

Analise as figuras a seguir.

Quais os tipos de roscas representadas, respectivamente, pelas figuras A, B e C?

Analise a figura a seguir.

Que tipo de perspectiva está representada na figura acima?

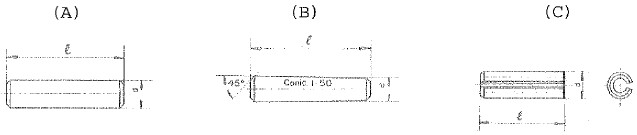

Analise as figuras a seguir.

As figuras A, B e C representam, respectivamente, quais tipos de pinos?

Analise a figura a seguir.

Qual a aplicação geral da linha apontada por D1 no desenho acima?

Analise a figura a seguir.

Qual o significado da letra M na figura acima?

Analise a figura a seguir.

Qual o tipo de corte executado na peça acima?

A Norma NBR 8403 fixa os tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes. Qual a denominação do tipo de linha aplicada para representar a posição limite de peças móveis?

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

A Norma NBR 10582 fixa as condições exigíveis para a localização e disposição do espaço para desenho, espaço para texto e espaço para legenda, e respectivos conteúdos, nas folhas de desenhos técnicos. Dessa forma, o desenho principal, se houver, é colocado e ,no espaço para desenho.

Observe o seguinte símbolo gráfico.

Segundo a norma NBR-5444, nos projetos de instalações elétricas, o símbolo acima representa uma caixa:
