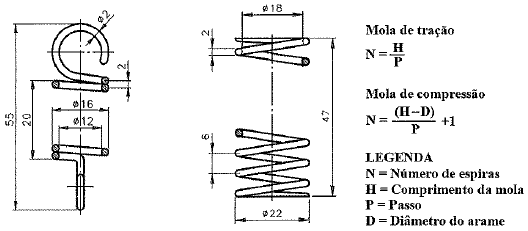

Observe as figuras a seguir.

De acordo com as dimensões apresentadas nas figuras acima, o número de espiras da mola de compressão e o número de espiras da mola de tração são, respectivamente:

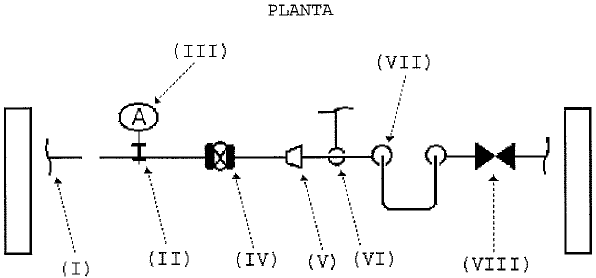

De acordo com a convenção de símbolos para tubulações industriais, correlacione as partes da tubulação apresentadas na planta de uma tubulação industrial às suas respectivas denominações e assinale, a seguir, a opção que apresenta a sequência correta.

DENOMINAÇÕES

( ) Válvula com haste vertical

( ) Pilar

( ) Válvula globo

( ) Mudança de direção e elevação

( ) Derivação para baixo

Observe a figura a seguir.

A figura acima refere-se à válvula de

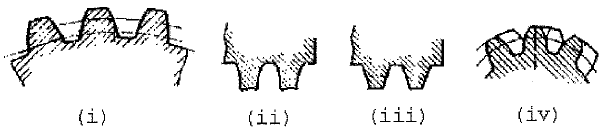

Observe as seguintes figuras:

Analise as afirmativas abaixo em relação às figuras apresentadas.

I - As figuras (i) e (iii) são referentes a engrenagens cilíndricas de dente reto.

II - As figuras (ii) e (iv) são referentes a engrenagens cilíndricas de dentes helicoidais.

III - As figuras (i) e (iv) são referentes as engrenagens cilíndricas.

Assinale a opção correta.

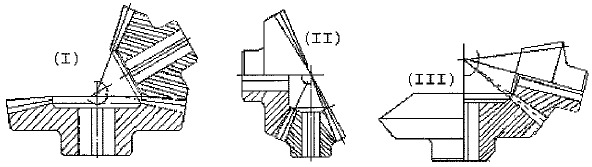

Observe as figuras a seguir.

As figuras (I), (II) e (III) são, respectivamente, engrenagens cônicas a:

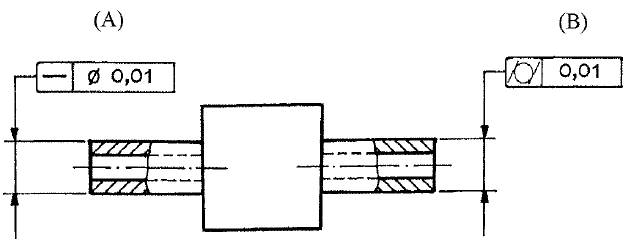

Observe a figura a seguir.

De acordo com a Norma NBR 6409, analise as afirmativas abaixo.

I - A linha de centro do cilindro tolerado por meio da indicação (A) deve estar contida dentro de um cilindro com diâmetro 0,01 mm.

II - A superfície do cilindro tolerado por meio da indicação (B) deve estar contida entre dois cilindros coaxiais, afastados em 0,01 mm.

III - As indicações de tolerância (A) e (B) garantem coaxialidade e paralelismo entre os cilindros tolerados dentro de 0,01mm.

Assinale a opção correta.

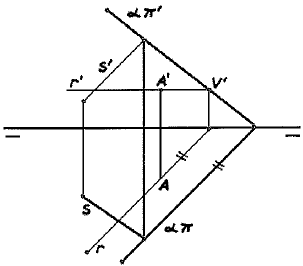

Considere a figura abaixo.

Se o traço do plano a for perpendicular à projeção da reta S, pode-se afirmar que o

Considere a figura a seguir.

De acordo com a Norma NBR 6409, assinale a opção cuja indicação de tolerância geométrica da figura acima, define que a linha de centro do cilindro, ao qual o quadro de tolerância está ligado, deve estar contida em um campo cilíndrico de diâmetro 0,05 mm, coaxial com a linha de centro A-B.

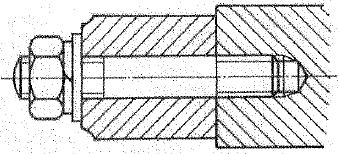

Observe a figura a seguir.

Assinale a opção cujos elementos estão representados no corte apresentado na figura acima.

Duas retas são paralelas quando
