A atenuação de uma linha de 10 m vale 0,2 dB/m. Sendo assim, assinale a opção que apresenta a potência necessária na entrada para que se tenha 10 W na saída.

Calcule o comprimento, em cm, da antena vertical de um quarto de onda \( (λ /4) \) de um telefone celular que opera em 800 MHz, e assinale a opção correta.

Com relação às ondas em meios condutores, analise as afirmativas abaixo.

I - Define-se como profundidade de penetração a distância percorrida por uma onda até que sua amplitude caia para 50% de seu valor inicial.

II - Devido a sua facilidade de penetração em meios condutores, as altas frequências são utilizadas para transmitir ondas eletromagnéticas para submarinos imersos.

III - Altas frequências penetram com facilidade nos condutores.

IV - Para um condutor perfeito, a profundidade de penetração é nula, criando-se, assim, uma corrente superficial.

Assinale a opção correta.

Se o ganho de tensão comum de um amplificador diminuir de um fator de 10, é correto afirmar que o ganho de tensão, em decibel, diminuirá de

Considere um circuito RL série, para R = 10 \( Ω \) e L = 1 mH, em que é aplicada uma tensão \( ν(t)=10 \sqrt2 \cos(10^4t) \) volts entre os terminais do circuito. Assinale a opção que apresenta a corrente gerada nesse circuito.

Com relação a dielétricos e capacitâncias, analise as afirmativas abaixo.

I - Corrente elétrica é definida como sendo o movimento de cargas que surge ao ser aplicado um campo elétrico a um material condutor.

II - Em um dielétrico homogêneo, só pode haver carga de polarização nas fronteiras.

III - Quanto maior a área das placas de um capacitor, maior é a sua capacitância.

IV - A capacitância é diretamente proporcional à tensão aplicada.

Assinale a opção correta.

Uma fonte de corrente ideal apresenta uma resistência interna

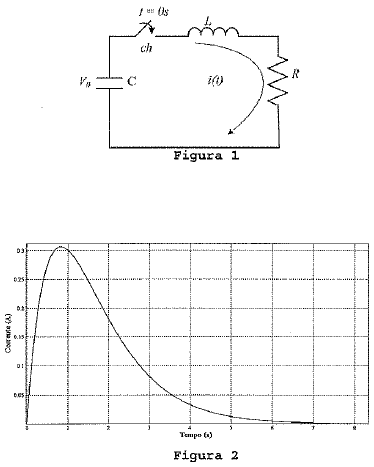

Observe as figuras a seguir.

Sabe-se que a figura 1 representa um circuito RLC. Considerando nessa figura C = 0,2 F; L = 5 H; R = 10 \( Ω \) e V₀ a tensão inicial no capacitar, obtém-se o gráfico da corrente i(t) gerada quando a chave é fechada em t =Os, representado pela figura 2. Assinale a opção que apresenta a função para a corrente i(t).

Considere um motor que deve ser acionado sendo controlado por quatro chaves (ch1, ch2, ch3 e ch4). A chave ch1 representa o disjuntor geral, sendo que o motor somente pode ser acionado se ela estiver fechada. As chaves ch1 e ch2 estão em locais diferentes e ambas podem acionar o motor quando ligadas. A chave ch4 é acionada em uma situação de emergência e desliga o motor independentemente do estado das chaves ch2 e ch3. Em relação a essas informações, assinale a opção que apresenta a expressão booleana que representa a lógica de acionamento desse motor.

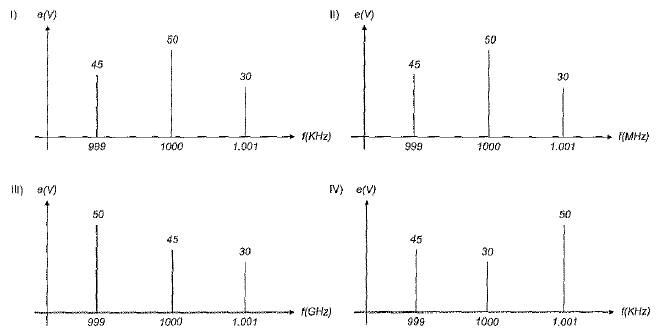

Analise as figuras abaixo.

Considerando o espectro de amplitudes do sinal modulado \( e(t)=50. \cos 2\pi .10^6t+30.\cos 2\pi.(10^6+10^3)t+45. \cos 2 \pi.(10^6-10^3)t \), assinale a a opção que contém este sinal modulado.
