Analise a figura a seguir.

Em simbologia de soldas, o número dentro do parênteses, na figura ilustrada acima, representa:

Como se denomina o elemento de liga que, além de aumentar a resistência mecânica, reduz a suscetibilidade à "fragilidade de revenido", além de melhorar as propriedades em temperaturas mais elevadas?

Dentre as peças estruturais abaixo, qual tem por função constituir os reforços transversais dos conveses?

Analise a figura a seguir.

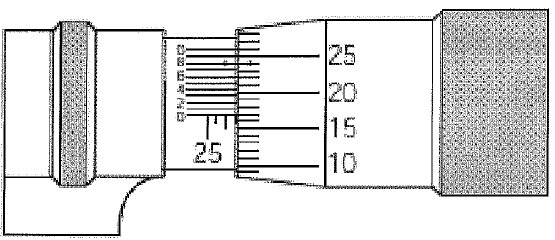

Qual é a medida apresentada no micrômetro acima?

Analise a figura a seguir.

Dados: c = 35 cm; diâmetro "d" = 25 cm; carga P nas extremidades= 12.000 Kgf; módulo da resistência à flexão (z) do eixo = ( !$ \pi * d^3) !$ /32; módulo de elasticidade do aço (Z) = 21 x 105 kgf/cm² ; distância entre a metade do eixo aos apoios A e B = 150 cm; e !$ \pi = 3,14 !$.

A figura acima representa um eixo de aço submetido ao carregamento. Determine, respectivamente, a tensão máxima desse eixo, o raio de curvatura "r" a flecha do eixo (ô) , e assinale a opção correta.

Analise a figura a seguir.

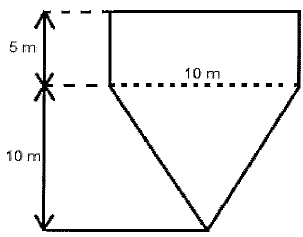

Qual é o calado de uma embarcação, flutuando no rio, sabendo-se que essa possui 100 metros de comprimento, deslocamento de 7000 t com seção transversal uniforme, conforme representado na figura acima?

Dado: peso específico da água doce 1,000 t/m³

Dentre os símbolos gráficos de arranjo geral apresentados abaixo, qual representa uma buzina aberta?

Considere a viga bi-apoiada da figura abaixo.

Na figura acima, os valores de esforço cortante e momento fletor no centro do vão entre apoios são, em módulo, respectivamente:

Analise a figura a seguir.

A figura acima representa a seção transversal de um navio de apoio docado num dique seco. O peso total do navio fica apoiado por dois tipos de elementos: os berços (boreste e bombordo) e os picadeiros(centrados na quilha), cujos percentuais da carga sustentada são, respectivamente, em média:

Assinale a opção que NÃO representa medida técnica de prevenção nos trabalhos em espaços confinados.
