Numa instalação elétrica residencial, comercial ou industrial, deve-se garantir o bom funcionamento do sistema em quaisquer condições de operação, protegendo as pessoas, os equipamentos e a rede elétrica de acidentes provocados por sobrecorrentes ou curto-circuitos. Sendo assim, deve-se utilizar como dispositivo de proteção:

Considere um transformador de corrente (TC) de 100-5A, inserido em um circuito de modo que a corrente no seu primário seja de 78A. Neste caso, qual será o valor da corrente indicada no amperímetro (com fundo de escala 5A), instalado em série com o enrolamento secundário desse TC?

Um motor elétrico recebe da rede 6kW de potência e possui um rendimento de 75%. Considerando 1HP = 3/4kW, qual será a potência efetivamente disponível em seu eixo, em HP?

Ao medir a resistência de aterramento de um painel elétrico verificou-se que o seu valor era de 250 μ!$ \Omega !$. Retirado o prefixo métrico, qual opção corresponde ao valor encontrado?

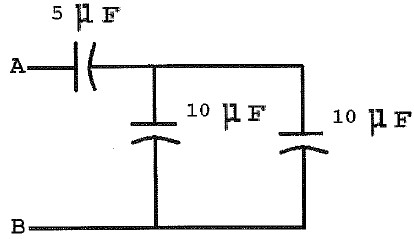

Observe a figura abaixo.

Qual é o valor da capacitância equivalente entre os terminais A e B do circuito acima constituído por 3 capacitares?

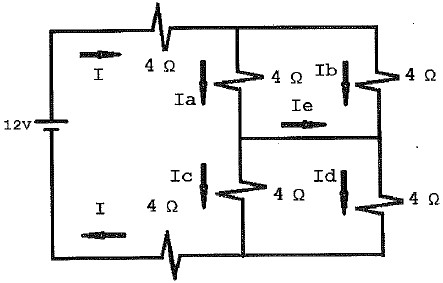

Observe a figura a seguir.

Assinale a opção que apresenta corretamente os valores das correntes, em ampéres, nos ramos para o circuito da figura acima.

A partir dos ensaios de circuito aberto e curto-circuito em um transformador monofásico de 20kVA, verificou-se que as perdas no ferro e no cobre têm valores iguais a 350W e 650W, respectivamente. Admitindo que esse transformador alimenta uma carga em condições nominais, com fator de potência 0,85 indutivo, o valor aproximado de seu rendimento é:

Com relação a um sistema elétrico trifásico, assinale a opção INCORRETA.

Qual é o valor da reatância indutiva de uma bobina com uma indutância de 5mH, quando alimentada com uma tensão de 60V e uma frequência de 60Hz?

Uma máquina elétrica realiza o seguinte processo de conversão eletromecânica de energia: o rotor é acionado mecanicamente por uma fonte de potência externa e este possui um enrolamento de campo em seu interior que, energizado em corrente contínua, induz tensão, à medida que gira, nos enrolamentos trifásicos do estator (armadura) . Nesse caso, a máquina elétrica que realiza o processo de conversão descrito é um:
