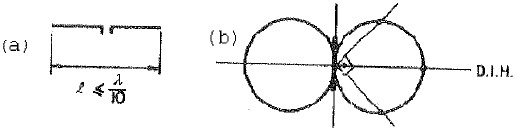

Observe as figuras a seguir.

Sabe-se que a figura (a) apresenta o comprimento de um dipolo e a figura (b) o seu respectivo diagrama de irradiação horizontal (D.I.H). Sendo assim, é correto afirmar que essas características referem-se ao dipolo

As redes de telecomunicações baseadas na técnica de comutação de circuitos, como a rede telefônica, necessitam trocar informações com os usuários para assegurar a supervisão e o controle das conexões, esse intercâmbio de informações é, em ambos casos, denominado sinalização. Assinale a opção que apresenta os dois tipos de sinalizações utilizados para o controle e supervisão da rede telefônica.

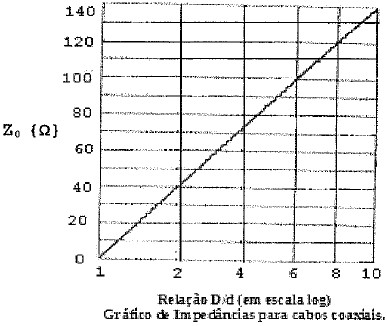

Observe a figura a seguir.

Um cabo coaxial é composto por um fio condutor envolvido por um dielétrico (isolante) no formato cilíndrico e, sobre este uma malha de fios finos trançados (shielding), estando o conjunto envolvido por uma capa de proteção. Considere para o cabo coaxial específico, representado pelo gráfico de impedâncias da figura acima. Sabendo que a relação D/d é igual a 6 (onde D → Diâmetro externo do cabo e d → diâmetro do condutor interno) e o dielétrico é o ar (!$ \epsilon_r !$ = 1), qual é a impedância Z₀?

Qual é a representação na base binária do número (715)₁₀ na base decimal?

Sabe-se que um radioenlace em visibilidade com percurso desobstruído possui as seguintes características:

I - frequência de operação: f₀ = 7 GHz;

II - distância entre antenas: d = 45 km;

III- potência de transmissão: P_t = 2 watts;

IV - ganho das antenas: G_t = G_r = 30 dBi; e

V - perda por acoplamento em cada antena: L_t = L_r = 2 dB.

Considerando a distância d = 45 km, qual é a potência recebida pela antena receptora, em dBm?

Uma bateria tem 12V de saída num circuito aberto. Com uma corrente de carga de 1A, essa tensão cai para 11,5V. Calcule a resistência interna (Ri), e assinale a opção correta.

Antes da escolha e da aplicação da antena no sistema de transmissão ou de recepção, é preciso conhecer as principais características e os parâmetros mais importantes que definem a antena. Assinale a opção que apresenta alguns desses parâmetros.

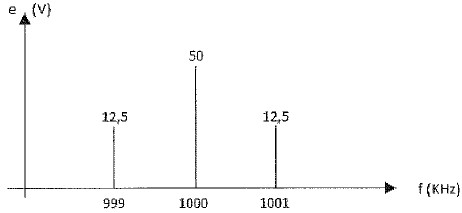

Observe a figura a seguir.

Em uma onda portadora de 100V pico-a-pico e frequência de 1 MHz, é realizada uma modulação com uma informação cossenoidal de 50Vpp e 1Khz. O espectro do sinal modulado é dado na figura acima. Qual é a expressão do sinal modulado?

São características do modo de propagação da onda terrestre EXCETO:

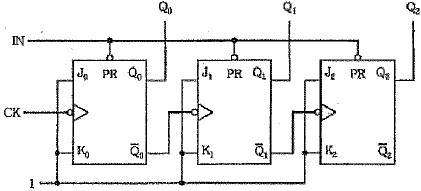

Observe a figura a seguir.

Na figura acima, 3 flip-flops tipo JK são interligados, sendo as entradas clock do 2º e 3º blocos acionadas pelas saídas !$ \bar{Q} !$ das anteriores. Que tipo de circuito é representado por essa figura?
