Ao medir a resistência de aterramento de um painel elétrico verificou-se que o seu valor era de 250 μ!$ \Omega !$. Retirado o prefixo métrico, qual opção corresponde ao valor encontrado?

Observe a figura abaixo.

Qual é o valor da capacitância equivalente entre os terminais A e B do circuito acima constituído por 3 capacitares?

Observe a figura a seguir.

Assinale a opção que apresenta corretamente os valores das correntes, em ampéres, nos ramos para o circuito da figura acima.

A partir dos ensaios de circuito aberto e curto-circuito em um transformador monofásico de 20kVA, verificou-se que as perdas no ferro e no cobre têm valores iguais a 350W e 650W, respectivamente. Admitindo que esse transformador alimenta uma carga em condições nominais, com fator de potência 0,85 indutivo, o valor aproximado de seu rendimento é:

Com relação a um sistema elétrico trifásico, assinale a opção INCORRETA.

Qual é o valor da reatância indutiva de uma bobina com uma indutância de 5mH, quando alimentada com uma tensão de 60V e uma frequência de 60Hz?

Uma máquina elétrica realiza o seguinte processo de conversão eletromecânica de energia: o rotor é acionado mecanicamente por uma fonte de potência externa e este possui um enrolamento de campo em seu interior que, energizado em corrente contínua, induz tensão, à medida que gira, nos enrolamentos trifásicos do estator (armadura) . Nesse caso, a máquina elétrica que realiza o processo de conversão descrito é um:

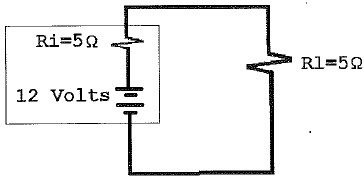

Observe a figura a seguir.

Qual é a potência máxima que uma bateria é capaz de fornecer para uma carga com as características definidas no circuito acima?

Dados:

Ri = resistência interna da bateria

Rl - Resistência de carga

Analise as afirmativas abaixo, com relação à proteção contra descargas atmosféricas.

I - As ferragens de fundação de edificações podem ser utilizadas como elementos naturais para o aterramento de instalações de baixa tensão e sistemas de proteção de estruturas e edificações contra descargas atmosféricas diretas.

II - Existem basicamente três métodos de proteção contra descargas atmosféricas: método eletrogeométrico, método de Franklin e método de Faraday.

III- Em estruturas com altura até 25m deve ser utilizado, obrigatoriamente, um sistema de proteção contra descargas atmosféricas.

Assinale a opção correta.

Sabe-se que a laminação do núcleo dos transformadores é parte do seu processo de fabricação, e tem como objetivo:
