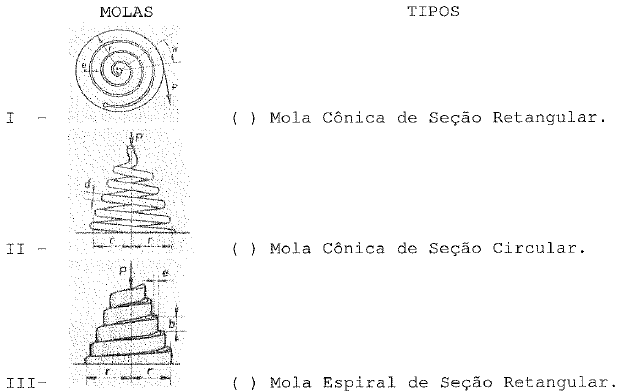

Correlacione os desenhos esquemáticos das molas aos seus respectivos tipos, e assinale a opção que apresenta a sequência correta.

Assinale a opção que apresenta a válvula para alívio empregada para proteger um vaso cuja pressão de operação seja superior à atmosférica, devendo ser utilizada quando a pressão pode exceder o valor de sua pressão de ajuste.

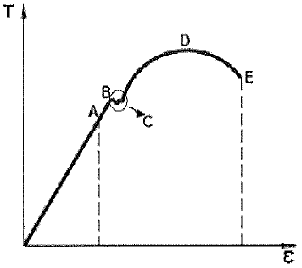

Observe o diagrama Tensão- Deformação de um material qualquer mostrado na figura abaixo.

Assinale a opção que identifica corretamente as regiões ou pontos indicados por letras nesta figura.

Observe a figura a seguir.

As treliças são estruturas formadas por elementos unidos em suas extremidades para formar uma estrutura rígida. Considere a treliça composta pelos elementos AB, AC, AD, BC e CD, representada pela figura acima, sendo submetida a uma força externa !$ F = 10 \sqrt{10} N !$ no ponto "D". Determine o módulo da força no elemento AC, sabendo que AB é perpendicular a AD e a BC, e assinale a opção correta.

Dados: !$ sen \theta = 1/ \sqrt{5}\\cos \theta = 2/ \sqrt{5} !$

Considerando o funcionamento dos motores hidráulicos, operando com uma carga constante, assinale a opção correta a respeito dos efeitos das variações em pressão de trabalho, vazão e deslocamento sobre o número de rotações, pressão de operação e torque.

Observe a figura abaixo.

A figura acima representa um ensaio de tração. O corpo de prova de seção circular de diâmetro d= 20mm é submetido a uma força de módulo P = 400N. O corpo de prova é feito de aço carbono com módulo de Young E= 200GPa e comprimento inicial= 150mm. Determine o alongamento total, em milímetros, sofrido pelo corpo de prova, sabendo-se que o ensaio foi realizado na região elástica do material, e assinale a opção correta.

Dado: !$ \pi = 3 !$

Observe a figura a seguir.

Utilizando-se um manômetro do tipo tubo em "U", como o representado na figura acima, encontra-se a pressão relativa no ponto "A" igual a 2,02 bar para uma altura h1 igual a 0,4 m. A massa específica do fluido é igual 500 kg/m³. O manômetro utiliza Mercúrio com densidade (relativa) igual a 13,6. Sendo a massa específica da água igual a 1000 kg/m³, determine a altura "h₂ " do fluido manométrico em metros, e assinale a opção correta.

Dado: g = 10m/s² e 1bar = 100kPa.

Observe a matriz a seguir.

!$ M = { \begin{pmatrix} 1\,\,\,0\,\,\,0\,\,\,0\\2\,\,\,4\,\,\,2\,-2\\3\,-6\,\,3\,\,5\\4\,\,\,0\,\,\,9\,\,\,6 \end{pmatrix}} !$ Assinale a opção que corresponde ao determinante da matriz "M'' mostrada acima.

O gráfico seguinte representa transformações sofridas por um gás ideal.

Com relação a esse gráfico, assinale a opção correta.

Quanto à toxidade e à inflamabilidade de fluidos refrigerantes utilizados em sistemas de refrigeração, de acordo com Jabardo (2002), segundo a norma ASHRAE 34-92, um fluido de classe Al tem por características:
