Considere que a resistência elétrica de um aquecedor elétrico de imersão, ligado a uma tomada de 220V, foi previamente medida e apresenta o valor de !$ R = 12, 1 \Omega !$. Sabendo que a água absorve todo o calor dissipado pela resistência elétrica e que não há transferência de calor para o ambiente, calcule o tempo necessário para levar a temperatura de 600g de água, de 25° para 75ºc, e assinale a opção correta.

Dados: Calor específico da água: c=

1 cal /(gº C)

1 cal = 4,2 J

No que diz respeito ao ensaio de impacto, é INCORRETO afirmar que:

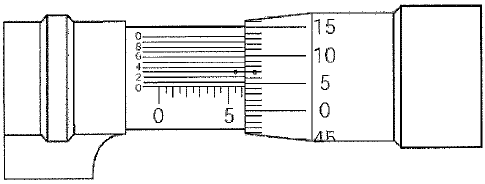

Observe a figura abaixo.

A figura acima representa um micrômetro utilizado para realizar a medida de diâmetro de um tarugo. Qual é o valor em milímetros do diâmetro medido?

Considere que um determinado pesquisador verificou experimentalmente que a velocidade de propagação de onda "v" (m/s) em uma corda depende da força de tração "T" (N) à qual a corda está submetida e da densidade linear da corda "μ_L" (kg/m), que representa o valor de sua massa por unidade de comprimento. Utilizando técnicas de análise dimensional, determine a expressão de "v" em função de "T" e de "μ_L" que o pesquisador descobriu experimentalmente, e assinale a opção correta.

Dado: constante adimensional de proporcionalidade "K".

Considere que um cilindro de área de seção transversal reta "A" é provido de um êmbolo móvel, com curso "L", que possibilita variar o volume de um gás (ideal) contido no cilindro. Esse cilindro possui, no ponto morto superior, um volume Vl. Qual é o curso do êmbolo, sabendo que a pressão final (P2), no ponto morto inferior, é um quarto da pressão inicial (P1), que o processo ocorre de forma isotérmica e que não fugas de gás?

Observe as figuras abaixo.

As figuras acima apresentam símbolos utilizados em desenho técnico para representar as características toleradas de acordo com a "Norma NBR-6409 - Tolerâncias geométricas - Tolerâncias de forma, orientação, posição e batimento - Generalidades, símbolos, definições e indicações em desenho". De acordo com a NBR-6409, é correto afirmar que o símbolo

A manutenção de motores de combustão interna inclui várias verificações a serem feitas. Qual verificação pode ser realizada utilizando uma régua de aço e um calibre de folgas de lâminas?

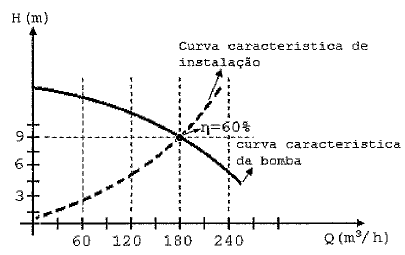

Observe a figura a seguir.

De acordo com o gráfico acima, para uma bomba centrífuga com rendimento de 60% no ponto de operação, sabendo-se que o fluido bombeado é a água (peso específico igual a 10000N/m³), qual é a potência motriz, em cavalo-vapor (CV), do motor elétrico?

Dado: 1CV=750W

Nas aplicações com fluidos viscosos ou abrasivos, NÃO devem ser utilizadas as válvulas do tipo:

Observe a figura abaixo.

Determine o valor da corrente indicada no amperímetro~' de resistência desprezível, quando uma associação de resistores é conectada à fonte de tensão constante (E= 25V), sabendo-se que !$ R = 1 \Omega !$,e assinale a opção correta.
