Uma das funções das válvulas de retenção especiais é manter a escorva nas linhas de sucção de bombas. Essas válvulas são semelhantes às válvulas de retenção de pistão, tendo, geralmente no tampão, um disco de material resiliente para melhorar a vedação. Assinale a opção que corresponde ao tipo de válvula da descrição acima.

Com relação às bombas industriais, analise as afirmativas abaixo e assinale a opção correta.

Com relação à classificação e descrição das bombas, assinale a opção correta.

Com relação aos equipamentos e sistemas mecânicos, assinale a opção correta.

O golpe de aríete é a variação de pressão que ocorre nos encanamentos quando as condições de escoamento são alteradas pela variação da descarga. Dentre os recursos empregados para reduzir os efeitos do golpe de aríete em instalações de bombeamento, assinale a opção INCORRETA.

Observe a figura a seguir.

Um torque de 100 N.cm é solicitado para afrouxar o parafuso em A, determine a força P que deve ser aplicada perpendicularmente ao cabo da chave de catraca com cabeça flexível e assinale a opção correta.

Observe a figura a seguir.

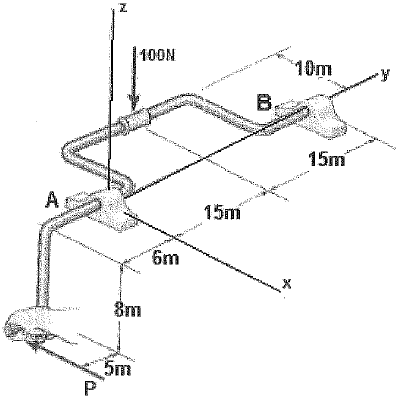

Uma força vertical de 100N atua no eixo da manivela que está em equilíbrio, conforme mostrado na figura acima. Sabendo que os mancais simples em A e o mancal de encosto em B estão adequadamente alinhados e exercem apenas forças de reação no eixo, determine a força de equilíbrio horizontal P que deve ser aplicada ao cabo da manivela, e assinale a opção correta.

Observe a figura a seguir.

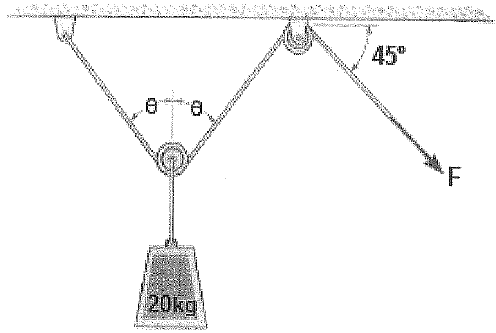

A carga da figura acima tem massa de 20kg e é levantada pelo sistema de polias mostrado. Determine a força F na corda em função do ângulo \( θ \), e assinale a opção correta.

Dados: aceleração da gravidade = 10m/s²

Observe a figura a seguir.

A força F = {500i + 200j - 500k)N atua na extremidade da viga, conforme mostra a figura acima. Determine o momento da força em relação ao ponto A, e assinale a opção correta.

Com relação classificados do tipo de afirmativas aos fundamentos de trocadores de calor, em função da configuração do escoamento e construção desses equipamentos, analise as abaixo.

I - Em um trocador de calor de tubos concêntricos, a configuração paralela refere-se à situação em que os fluidos quente e frio entram pela mesma extremidade, escoam no mesmo sentido e deixam o equipamento também na mesma extremidade. Já na configuração contracorrente, os fluidos entram por extremidades opostas, escoam em sentidos opostos e também saem do equipamento em extremidades opostas.

II - Existem trocadores de calor tubulares com e sem aletas. Em um trocador com feixe tubular aletado, as aletas permitem a mistura do fluido, ou seja, o movimento do fluido ocorre na direção transversal à do escoamento principal, o que faz a temperatura variar em ambas as direções. Já em um trocador com feixe tubular nãoaletado, o fluido não se movimenta na direção transversal, o que impede a mistura e a variação de temperatura com o fluido na direção principal do escoamento.

III- Em um trocador de calor de casco e tubos, geralmente, são instaladas chicanas para aumentar o coeficiente convectivo no fluido do lado do casco, o que induz turbulência e um componente de velocidade na direção do escoamento cruzado. As chicanas apoiam fisicamente os tubos, reduzindo a vibração desses tubos provocada pelo escoamento.

Assinale a opção correta.
