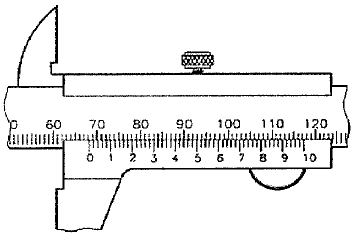

Analise a figura a seguir.

Sabendo que a figura acima representa parte de um paquímetro com resolução de 0,02mm, assinale a opção que indica o valor correto, em mm, da medida apresentada.

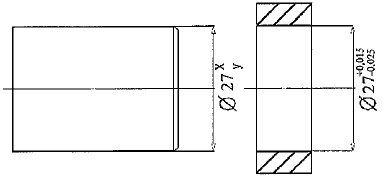

Analise a figura a seguir.

Considere x a tolerância superior e y a tolerância inferior do eixo. Assinale a opção que apresenta uma medida de ajuste, com folga, do eixo acima.

Observe a figura a seguir.

Analise a representação acima e assinale a opção que corresponde à direção das estrias indicada no símbolo de rugosidade.

Com relação às indicações das peças no sistema "ISO" de tolerâncias, coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, assinalando, a seguir, a opção correta.

( ) As letras maiúsculas indicam peça macho (eixo).

( ) Nº final 8. qualidade 8 - mecânica de precisão.

( ) N° Baixo - maior precisão - maior variação da tolerância.

( ) N° final 9. qualidade 9 - mecânica Corrente.

( ) N° Alto - menor precisão - maior variação da tolerância.

Uma mola helicoidal com hélice à direita é confeccionada enrolando-se um arame de seção circular ao redor de um cilindro maciço. Sabendo-se que o arame foi enrolado de baixo para cima, um observador posicionado acima do processo constata que o arame foi enrolado no sentido

Que componente passou a ser utilizado para melhorar o desempenho de aviões, cujos motores a pistões, por sua característica peculiar, antes da utilização desse componente, perdiam potência?

Observe a figura a seguir.

Qual tipo de perspectiva está representado pela figura acima?

Assinale a opção que apresenta dois possíveis tipos de movimentos fundamentais de juntas de expansão.

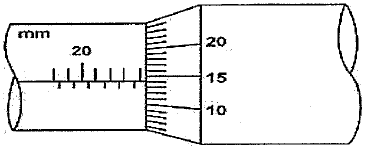

Analise a figura a seguir.

Sabendo que a figura acima representa parte de um micrômetro, assinale a opção que indica o valor correto, em mm, da medida apresentada.

Com relação aos motores Diesel, assinale a opção INCORRETA.
