Calcule a potência na entrada do receptor para uma ligação microondas em visibilidade com as seguintes características: o transmissor tem 40 dBm de potência nominal de saída; sua antena tem um ganho de 40 dB; a atenuação introduzida pelo sistema de alimentação de transmissão é de 10 dB; a atenuação do espaço livre é de 130 dB; a atenuação total do sistema de alimentação na recepção é de 10 dB; e o ganho da antena de recepção é de 40 dB.

A unidade de transmissão de um rádio enlace encontra-se a 22 m de altura, no alto de um prédio, com visada direta do receptor. Considerando, no transmissor, a impedância de saída de 100 !$ Ω !$ e a potência de saída de 30 dBm, calcule a tensão na saída do transmissor em volts, e assinale a opção correta. Considere como ideais as condições de casamento de impedância.

De acordo com a recomendação H.323 da ITU para VolP, qual é o protocolo responsável por permitir que os terminais negociem o algoritmo a ser utilizado, além de negociar outros aspectos da conexão, como a taxa de bits?

Considere um problema de comunicação digital no qual uma fonte binária emite, a cada intervalo de sinalização, uma dentre as seguintes mensagens: dígito "0" e dígito "1". A probabilidade de transmissão do dígito "0" é 60% (P₀ = 0,6) e a probabilidade de transmissão do dígito "1" é 40% (P₁ = 0,4). A probabilidade de erro desse canal é 20% (P_c = 0,2), ou seja, 20% dos dígitos "0" transmitidos chegam como "1" ao receptor e 20% dos dígitos "1" transmitidos chegam como "0" ao receptor. Calcule a probabilidade de o receptor receber o dígito "0" e assinale a opção correta.

Com relação aos teoremas de Thevenin e de Norton, assinale a opção correta.

Assinale a opção correta a respeito da técnica WDM (wavelenght-division multiplexing) em fibra óptica.

Usa-se o artifício de raio equivalente da Terra para representar a onda que se propaga entre duas antenas através de um feixe retilíneo. Esse artifício facilita o projeto de ligação dos sistemas rádio cujo mecanismo de propagação dominante é o de

Referente aos satélites, é correto afirmar que

De acordo com a ABNT NBR 14565, é correto afirmar que

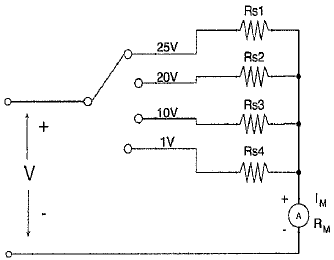

Analise a figura abaixo.

Determine o valor dos resistores multiplicadores R_S1 , R_S2, R_S3, e R_S4 para cada uma das escalas de calibre 25V, 20V, 10V e 1V, respectivamente, para um multímetro cujo galvanômetro possui deflexão de fundo de escala de I_M = 1 00μA e resistência interna de R_M = 1 !$ kΩ !$ e assinale a opção correta.
