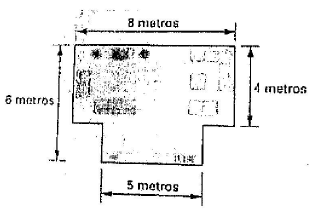

Analise a figura a seguir.

Na figura acima, a medida da área da sala, em m², é:

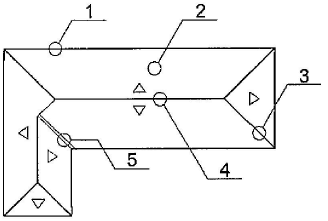

Analise o desenho da cobertura a seguir.

Como são denominados os elementos indicados pelos números 1, 2, 3, 4 e 5, respectivamente?

No desenho de forma geral, a aplicação de sombras tem a função de dar profundidade ao objeto em relação ao plano em que se encontra, conferindo-lhe volume. Sendo assim, como é chamado o sombreamento que ocorre no objeto quando a forma do próprio objeto exclui os raios de luz de parte da sua superfície?

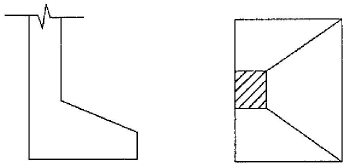

Observe o desenho em corte e planta baixa a seguir.

Que tipo de fundação direta essas figuras representam?

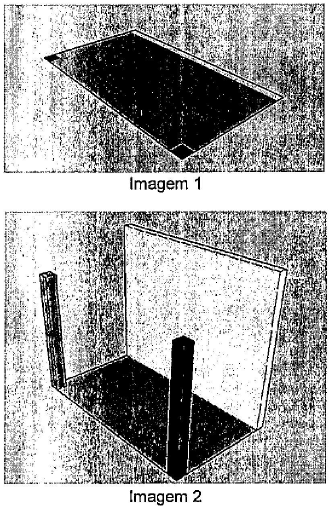

Na concepção tridimensional da varanda a seguir, o projetista utilizou o software Sketchup. Sabendo disso, que comando esse projetista aplicou para transformar a imagem 1 na imagem 2?

Observe a figura a seguir.

Essa figura é a representação da distribuição hidráulica de um banheiro. Segundo Creder, 2006 qual a altura, em metros, dos pontos do registro de pressão e chuveiro, respectivamente?

Muito utilizadas para vencer grandes vãos sem a necessidade de muitos apoios intermediários, as estruturas metálicas são comumente empregadas nas coberturas de grandes espaços, como mostra a figura a seguir.

Assinale a opção que apresenta o tipo de estrutura metálica utilizada nessa cobertura.

Sabendo-se que a escala é a relação entre cada medida do desenho e sua dimensão real. Sendo assim, a medida real de um muro de 12m de comprimento será representada com quantos centímetros na escala de redução 1:20?

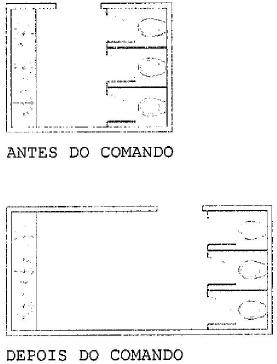

Analise a figura a seguir.

Um técnico em Desenho de Arquitetura precisa editar a planta baixa de um sanitário conforme desenhos representados acima. Qual comando no software AutoCAD deverá ser utilizado para que seja atingido esse resultado?

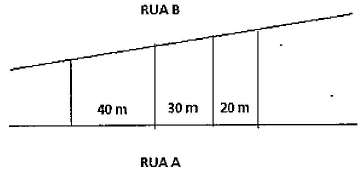

Analise a figura a seguir.

A figura acima mostra três terrenos com frente para Rua A e Rua B. As divisas laterais são perpendiculares à Rua A. Qual a medida, em metros, de frente para Rua B de cada lote, respectivamente, sabendo que a frente total para essa rua é 180m.
