A respeito do SCR, assinale a opção INCORRETA.

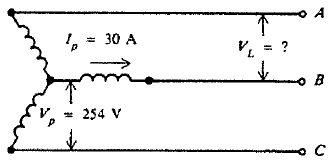

Observe a figura abaixo:

Cada fase de um gerador conectado em estrela entrega uma corrente de 30A a uma tensão de fase de 254V, com um fator de potência de 0,8 atrasado. Determine a potência do sistema trifásico e assinale a opção correta.

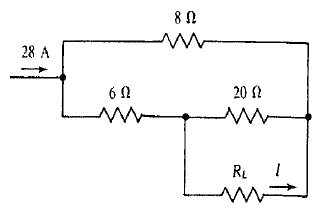

Observe o circuito abaixo.

Com base no circuito acima, calcule a corrente I aproximada, considerando uma resistência R_L de !$ 5 \Omega !$ e assinale a opção correta.

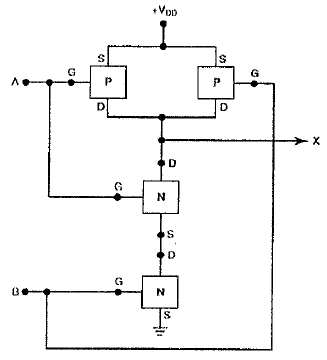

Observe o circuito abaixo:

O circuito acima é a implementação em CMOS da porta lógica:

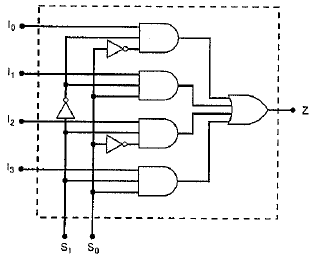

Analise o diagrama a seguir.

Assinale a opção que apresenta o nome do circuito lógico correspondente ao diagrama acima.

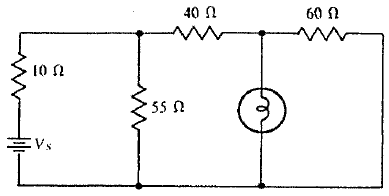

Observe o circuito abaixo:

No circuito acima, há uma lâmpada de 120V, 60W. Qual deve ser o valor da tensão de alimentação Vs para que a lâmpada opere sob condições nominais?

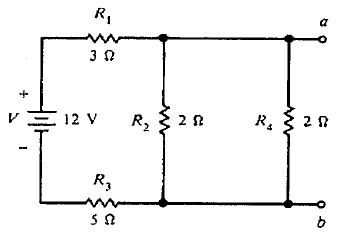

Analise o circuito abaixo.

A partir do circuito acima, assinale a opção que apresenta, respectivamente, os valores aproximados de R_TH e V_TH do equivalente Thevenin entre os terminais a e b.

Em relação aos controladores lógicos programáveis, analise as afirmativas abaixo.

I- O transdutor é um dispositivo cuja função é converter o sinal elétrico oriundo do CLP em uma condição física, normalmente ligando ou desligando algum equipamento.

II- Em relação à lógica com relés, o CLP tem como vantagem a facilidade de verificação de funcionamento e a imunidade a ruídos elétricos e interferências eletromagnéticas.

III- De forma geral, o CLP possui dois modos de operação: programação ou execução.

Assinale a opção correta.

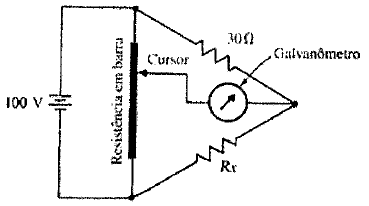

Observe a figura abaixo:

O circuito acima ilustra uma ponte de Wheatstone em que é usada uma resistência em barra. Sabe-se que a barra tem uma resistência uniforme ao longo de seu comprimento, que é de 1 m. Se o equilíbrio da ponte ocorre com a barra a uma distância de 25cm do topo, qual será o valor de Rx e da leitura no galvanômetro, respectivamente, nessa situação?

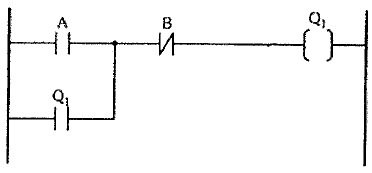

Observe a figura abaixo:

O propósito do contato Q1 exibido na figura é:
