Assinale a opção que NÃO apresenta um fator básico para o dimensionamento de condutores elétricos em uma instalação elétrica industrial.

Numa instalação industrial cuja demanda média foi de 1000 kVA e fator de potência de 0,85 deseja-se instalar um banco de capacitores de modo a aumentar o fator de potência para 0,95. Quantas células de capacitores de 50 kVAr serão necessárias, considerando: cos(18º)=0,95; tg(18º)=0,32; cos(32º)=0,85; e tg(32º)=0,62?

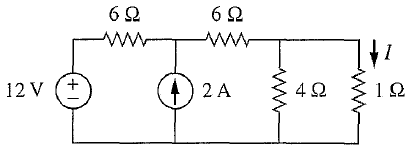

Calcule a corrente I no circuito apresentado na figura abaixo e assinale a opção correta.

Um instrumento que mede velocidade por meio da observação de marcas igualmente espaçadas em um disco ou eixo girante é o:

Qual elemento de um dispositivo diferencial- residual (DR) tem a função de detectar a corrente diferencial- residual, permitindo o acionamento do mecanismo de disparo para abertura dos contatos principais?

Uma máquina CC de excitação independente, 30 kW e 125 V, opera com velocidade constante de 2000 rpm e uma corrente de campo constante tal que a tensão de armadura em circuito aberto seja de 125 V. A resistência de armadura é 0,05 n. Calcule a corrente de armadura, considerando que a tensão de terminal seja 130 V e assinale a opção correta.

Considerando a aproximação do diodo ideal, calcule o valor da tensão (V_L) e a corrente (l_L) na carga (RL) na figura abaixo e marque a opção que apresenta os respectivos valores.

Qual dispositivo é utilizado em lâmpadas a vapor metálico e vapor de sódio e atua gerando uma série de pulsações de tensão elevada, a fim de iniciar a descarga das lâmpadas?

Em relação às caracterlsticas dos sensores e transdutores, analise as afirmativas abaixo.

I- Em sensores analógicos, precisão está relacionada à relação entre a variação da grandeza em questão (sinal de entrada) e a variação na medida fornecida pelo instrumento (sinal de saída).

lI- Exatidão consiste na aptidão de um instrumento de medição para dar respostas próximas a um valor verdadeiro.

III- Velocidade de resposta está relacionada à velocidade com que a medida fornecida pelo sensor alcança o valor reaL do processo.

IV- Alcance ou Range representa toda a faixa de valores de entrada de um transdutor.

V- A saída dos sensores analógicos pode apresentar ao longo do tempo qualquer valor dentro de sua faixa de operação.

Assinale a opção.

Calcule a exatidão (KA) de um amperímetro com uma corrente de fluido de escala de 10 mA com uma resistência (RM) de 200 O (figura abaixo) e assinale a opção correta.
