Analise as afirmativas a seguir sobre as propriedades magnéticas dos materiais:

I- As propriedades magnéticas dos materiais são classificadas em: diamagnetismo, paramagnetismo e ferromagnetismo.

II- O diamagnetismo existe em poucos materiais, sendo tão forte que se torna impossível distinguir outra propriedade magnética no material.

III- Na propriedade denominada ferromagnetismo, os momentos dipolares magnéticos de átomos vizinhos se alinham produzindo regiões com intensos momentos magnéticos.

Assinale a opção correta.

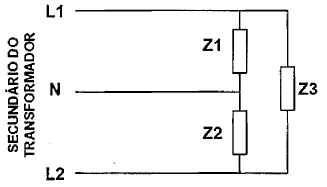

Considere a figura a seguir, a qual representa a alimentação de uma instalação com três cargas Z1, Z2 e Z3 por meio do secundário de um transformador trifásico de distribuição de energia elétrica. A fase L3 do transformador não é representada na figura. Para a alimentação dessas cargas, emprega-se um esquema bifásico simétrico a 3 fios (fases L1 e L2 + neutro N). Supondo-se que as três cargas possuem o mesmo fator de potência e o mesmo módulo de impedância, qual é a razão entre o módulo da corrente da carga Z3 e a soma dos módulos das correntes das cargas Z1 e Z2?

Quais são os dois métodos comumente utilizados para se suprir a potência CC necessária ao circuito de campo de um gerador síncrono?

Em um sistema solar fotovoltaico, a realização da proteção dos módulos fotovoltaicos e a conversão da energia da forma contínua (CC) para a alternada (CA) são normalmente realizadas por quais componentes?

A figura a seguir apresenta um esquema de distribuição com dois fusíveis do mesmo tipo, sendo que o fusível à montante (F1 ), considerando-se o sentido padrão partindo da geração para a carga, possui especificação de corrente nominal imediatamente subsequente e superior à do fusível à jusante (F2). Sabendo-se que as proteções desse circuito foram adequadamente dimensionadas com esses fusíveis em série, qual a menor razão possível entre a especificação de corrente nominal do fusível F1 e a do fusível F2?

Considere que um técnico da Marinha do Brasil necessite realizar uma inspeção termográfica de rotina em um quadro elétrico de um navio a fim de monitorar o funcionamento do equipamento e estimar a proximidade da ocorrência de eventuais falhas. Qual tipo de manutenção deve ser realizada para a execução desse procedimento?

Considere um fusível e um disjuntor termomagnético em série em um circuito com o fusível à montante do disjuntor no sentido padrão da fonte de energia para a carga. De forma que o principio da seletividade seja atendido na proteção desse sistema elétrico na faixa de sobrecarga, qual relação deve haver entre as curvas de desligamento tempo-corrente de cada um desses dispositivos?

Considere uma carga puramente resistiva de 10 !$ Ω !$, monofásica, submetida a uma tensão de 220 V por duas horas. Após esse período, a tensão cai instantaneamente para 110 V por uma hora, quando, repentinamente, há um rompimento do circuito alimentador. Nessas condições, qual a energia elétrica total consumida por essa carga durante o período em que permaneceu conectada à rede elétrica?

Um transformador monofásico de 230 V/ 115 V foi submetido a um ensaio objetivando-se a determinação dos parâmetros do seu ramo de magnetização. Os dados obtidos da instrumentação do ensaio de circuito aberto (a vazio), realizado pelo lado de baixa tensão, indicam 115 V, 7 W e 0,2 A Qual o valor da resistência de perdas no núcleo e da reatância de magnetização desse transformador, respectivamente, referidas ao lado de baixa tensão?

Qual o valor do escorregamento percentual de um motor de indução trifásico no momento exato de sua partida?
